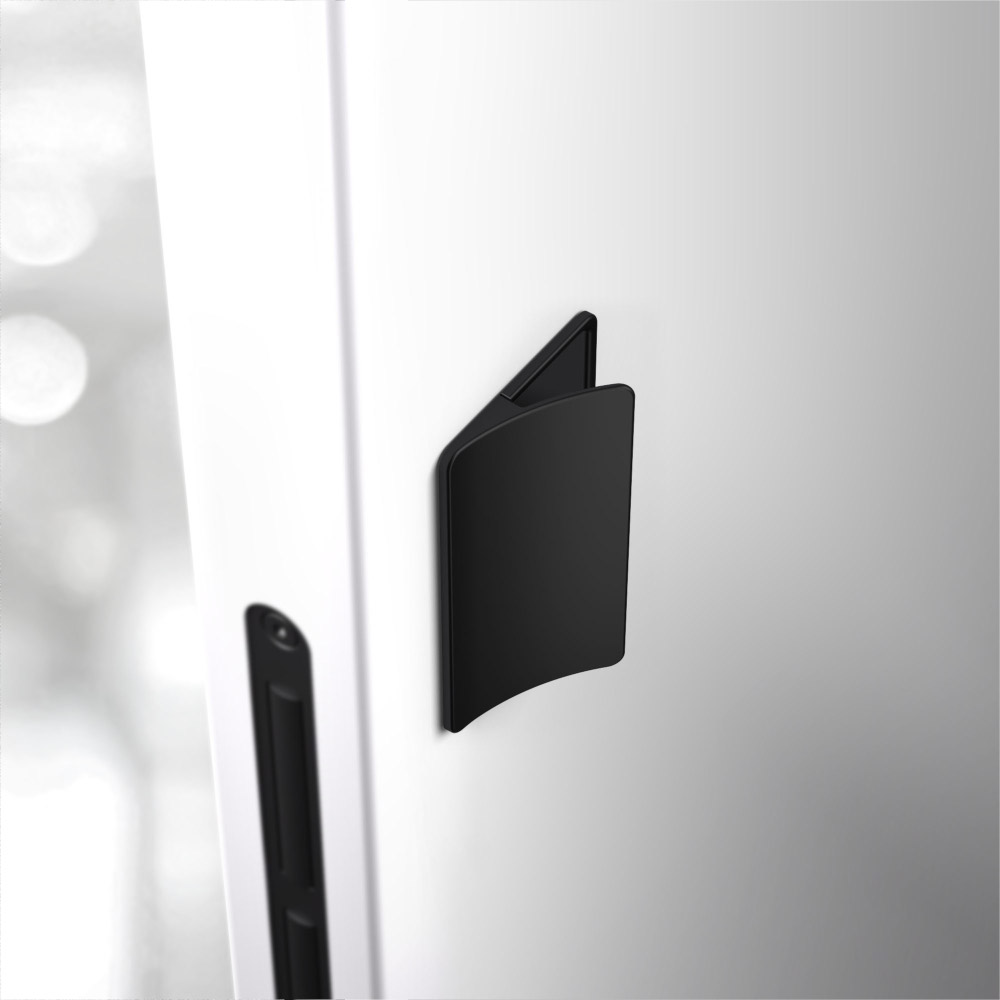

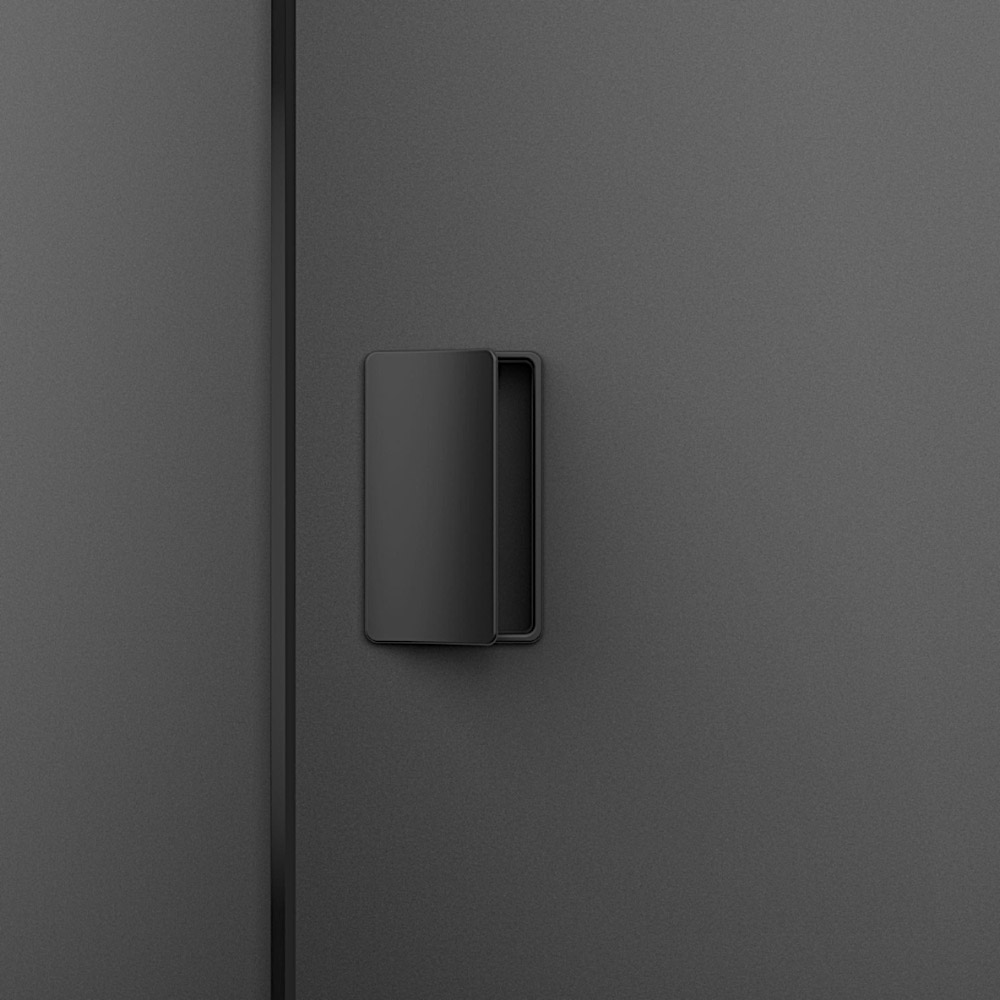

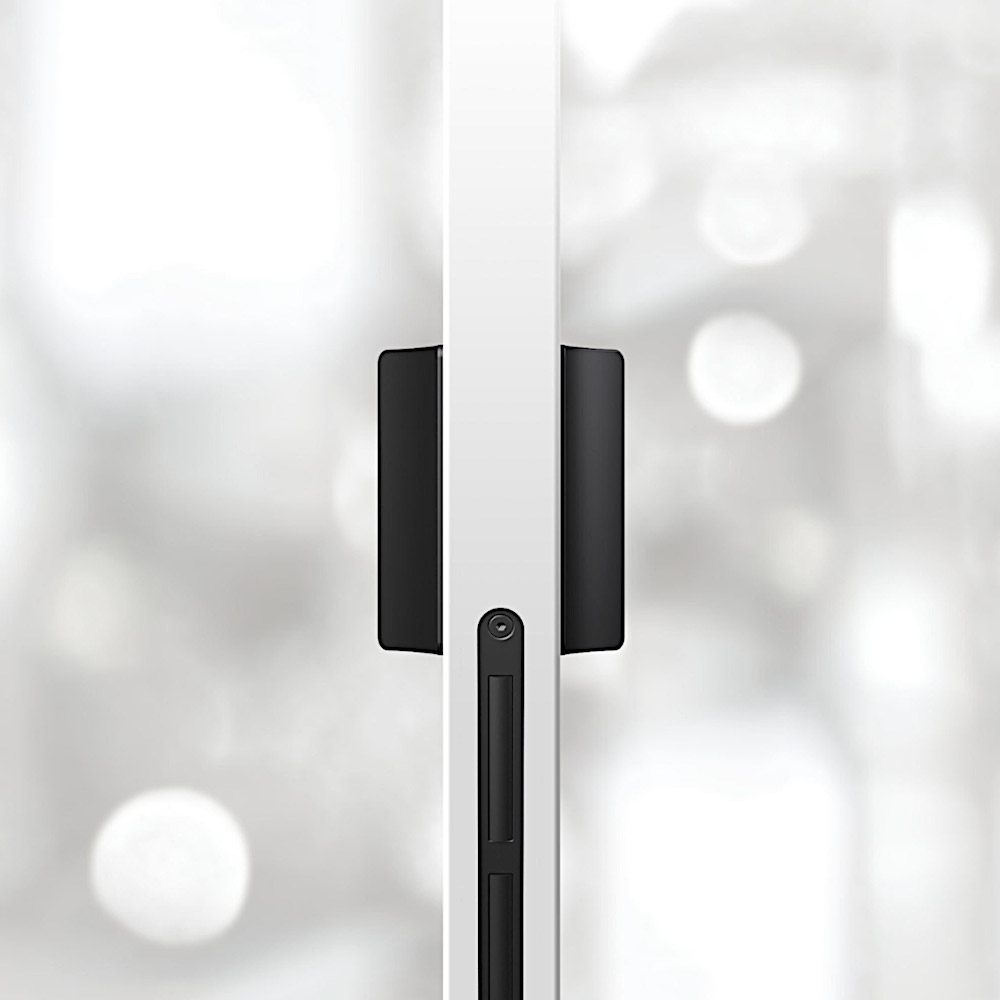

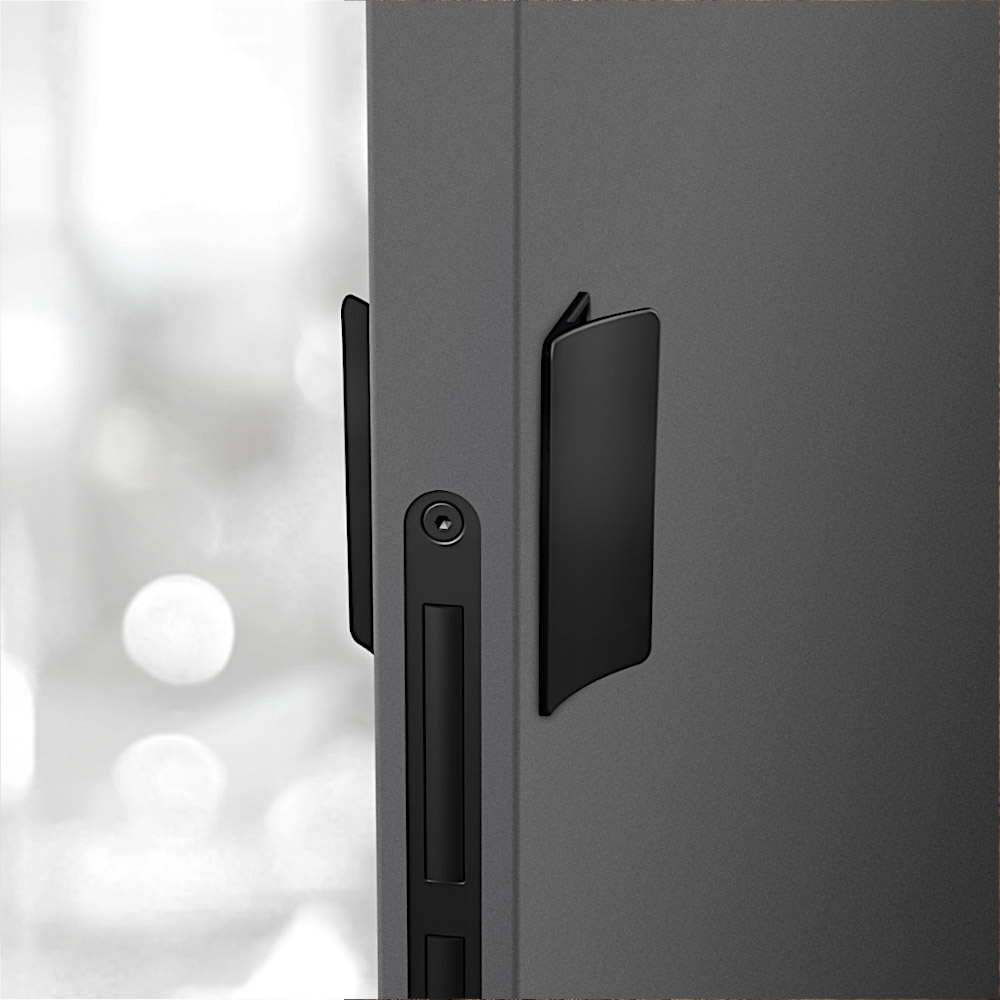

Kleinere Variante des Handgriffs mit Bedienung mittels der ganzen Hand.
Ergonomie des Handgriffs mit leichter Rundung des Greifteils, mit der Möglichkeit der Änderung/des Austausches der inneren Magnetplatte zwecks Vereinheitlichung der Oberfläche/Farbe des Handgriffs mit der Tür oder zur markanten Hervorhebung des Bedienbereiches der Tür.
Massiver Metall-Handgriff, Oberflächen Titan schwarz matt, Nickel matt.
design: Roman Ulich
| Montagesystem | Verschrauben der Grundplatten (Türbeschläge) gegeneinander mithilfe von 4 Schrauben, überdecken der Montageschrauben mittels einer magnetischen Sichtscheibe |
|---|---|
| Montagedauer | Maßverwendung |
| Maßverwendung | standardgemäß für Türen der Stärke 38 - 42 mm, größere Türstärken sind zwecks Lieferung längerer Montageschrauben zu präzisieren |
| Vorbereitung für die Tür | Fräsen der Öffnung |
| Oberflächen | SNi Nickel matt, TiN-K Titan schwarz, matt |
| Abmessungen | 67×110 mm (Š×V), Vorsprung über der Oberfläche der Tür 25 mm |

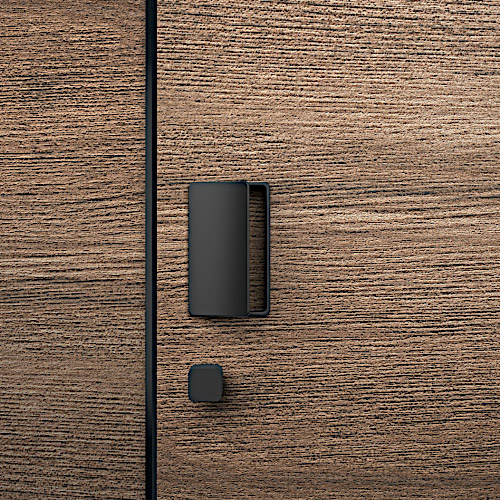

| Variante WC/Bad | externer Mini-WC-Mechanismus + Mini-Schloss |
| Zylindrische Variante | magnetische Schutzrosetten, Durchmesser 54 mm, St. 5 mm + Mini-Schloss |
| Montageanleitung + Vorbereitung für die Tür |
Montageanleitung Handgriff Konzerva 110 (PDF) Montageanleitung Handgriff Konzerva 110 WC (PDF) Zeichnung Handgriff Konzerva 110 Fräsen (PDF), (DWG) Zeichnung Handgriff Konzerva 110 WC Fräsen (PDF), (DWG) |

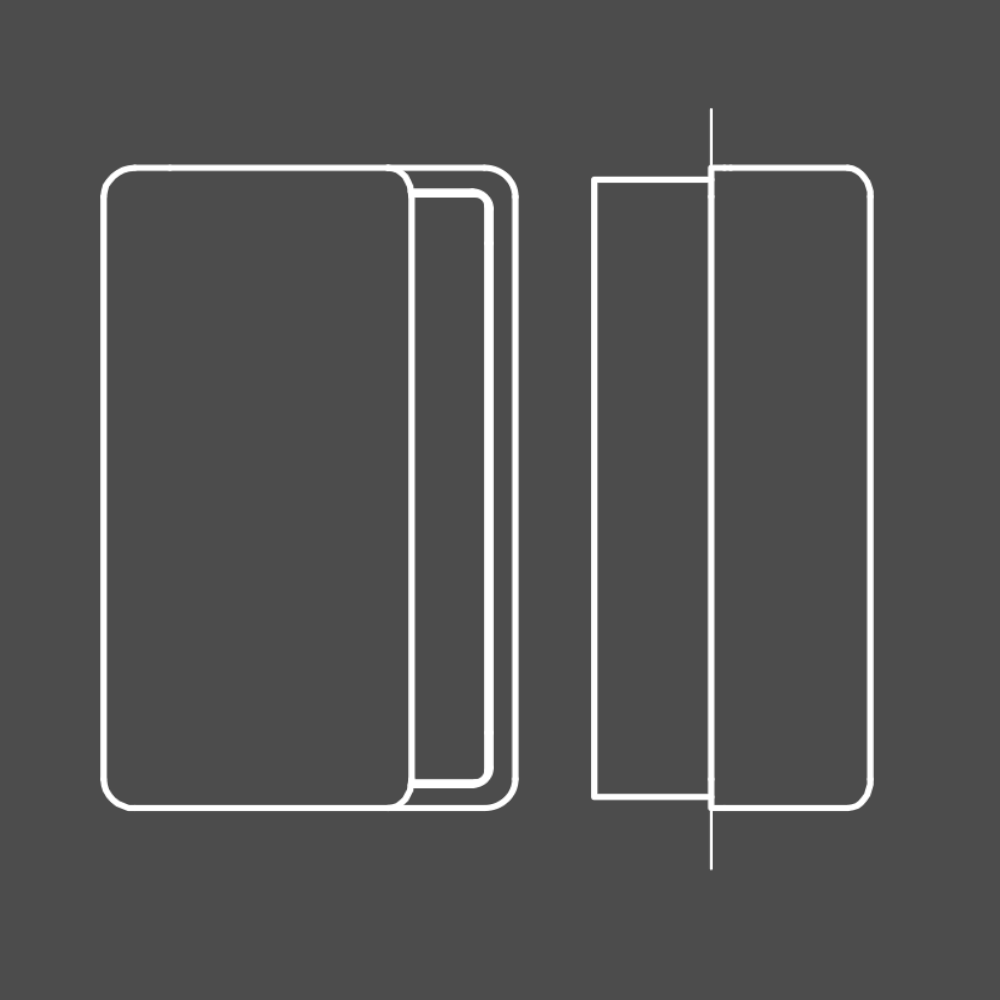

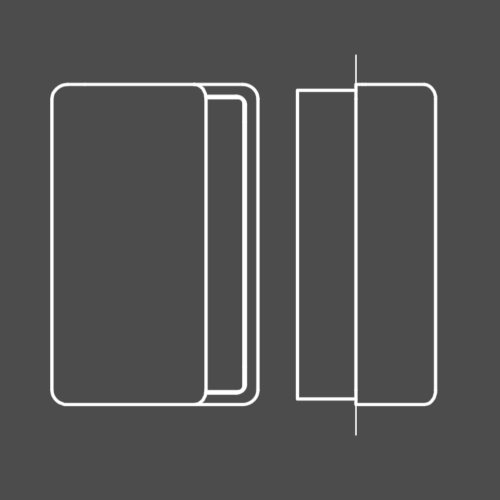

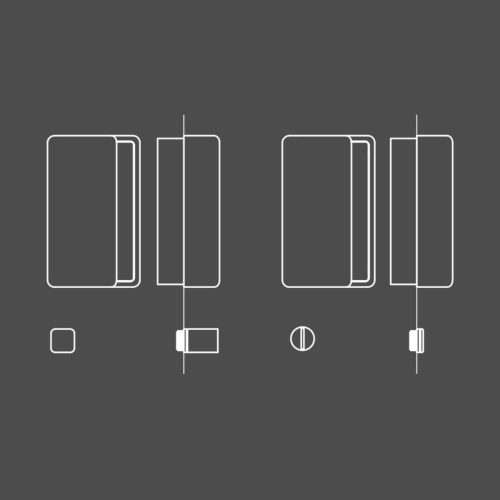

Standard

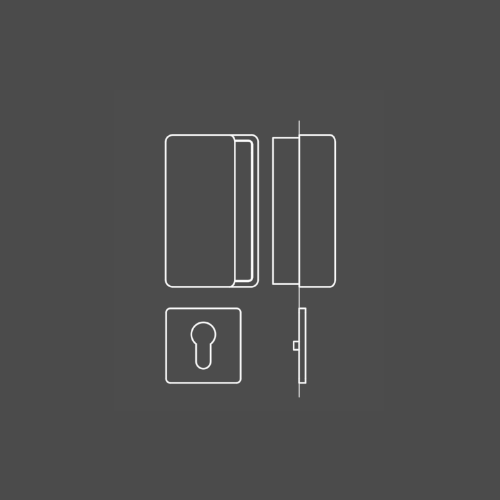

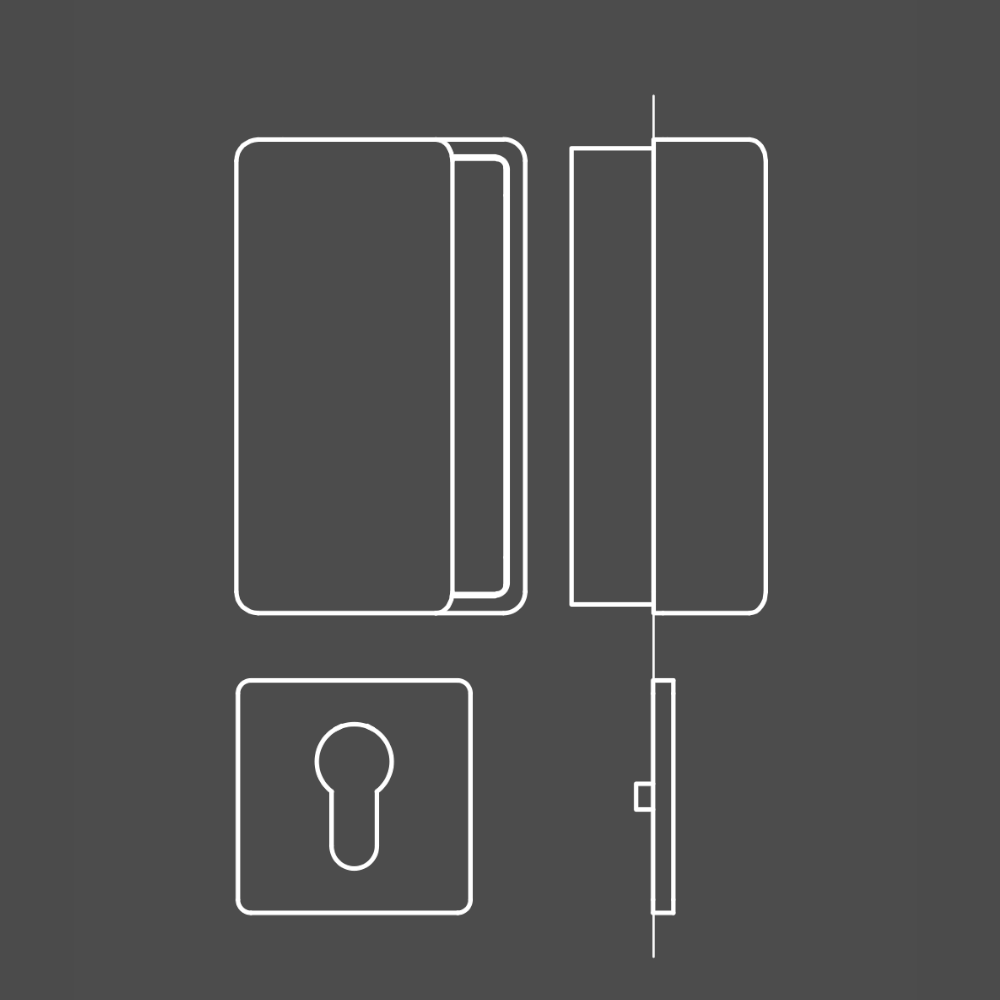

zylindrisch

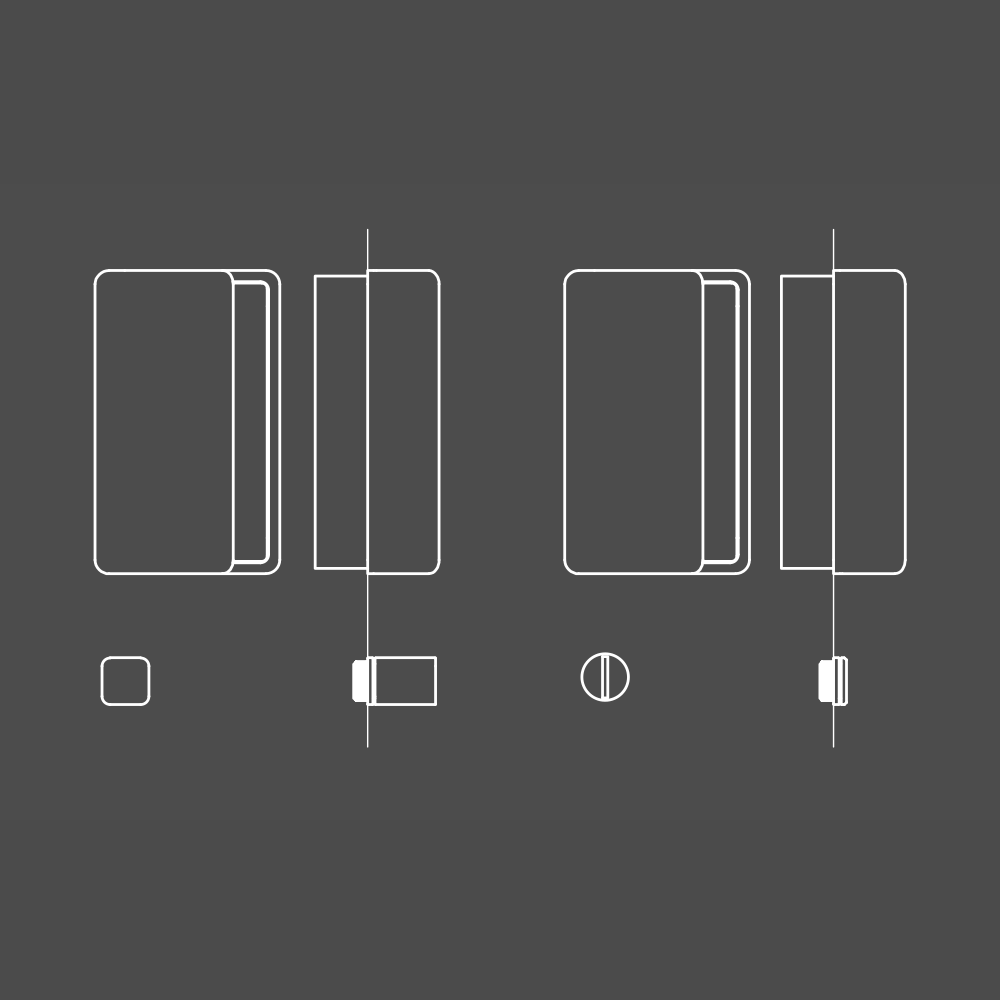

WC IN
WC EX
