WC UND ZYLINDRISCHE SCHLÖSSER

WC UND ZYLINDRISCHE SCHLÖSSER

Magnetic ist ein System, welches die Tür zuverlässig bedient und schließt, jedoch nicht verriegelt. Für die Bedürfnisse des vollständigen, sicheren Verriegelns sind auch Varianten der Bad/WC-Verriegelung und der Sicherheitsverriegelung mit Türschlosszylinder verfügbar. Dem Verriegeln der Tür dienen Mini-Schlösser und eine Serie minimalistischer WC- Bedienmechanismen in  runder oder eckiger Ausführung. Für Türschlosszylinder (Schließzylinder) stehen zylindrische Rosetten einer Stärke von nur 5 mm mit sehr schnellem, magnetischem Montagesystem zur Verfügung.

Handgriffe YES! und OKO sind mit einer innovativen, integrierten WC- Verriegelung ausgestattet. Handgriffe Minimal und Maximal harmonieren vom Design her mit der rechteckigen WC- und zylindrischen Verriegelung.

Technische Daten

Montagesystem Montage des Schlosses in der Tür mittels Holzschrauben
Montage des Gegenblechs in der Zarge mittels Holzschrauben
Montagedauer zylindrische Variante 3 – 5 Min.
Variante WC/Bad 5 - 10 Min.
Maßverwendung standardgemäß für Türen einer Stärke von 38 - 45 mm, größere Stärken sind zwecks Lieferung längerer Montagekomponenten zu präzisieren
Vorbereitung für die Tür Fräsen der Öffnung, besorgt der Hersteller der Tür
Oberflächen geschliffener Edelstahl, schwarz matt, weiß matt (es handelt sich um die Oberflächen der Stirnseiten der Schlösser)

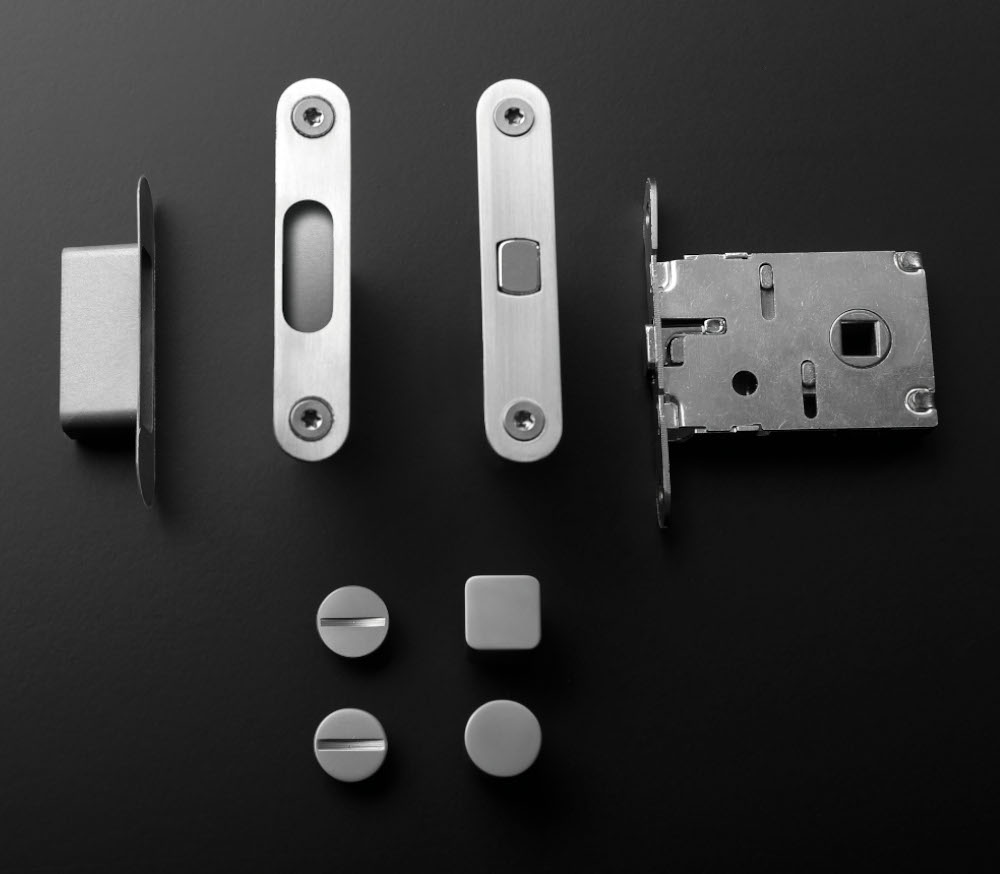

Variante WC/Bad externer Mini-WC-Mechanismus rund und eckig + Mini-Schloss
Zylindrische Variante magnetische Schutzrosette rund, Durchmesser 54 mm, eckig 54×54 mm, St. 5 mm + Mini-Schloss
Montageanleitung + Vorbereitung für die Tür Montageanleitung WC ohne Rosetten, rund (PDF)
Zeichnung WC ohne Rosetten, rund - Abmessungen (PDF), (DWG)
Montageanleitung WC ohne Rosetten, eckig (PDF)
Zeichnung WC ohne Rosetten, eckig - Abmessungen (PDF), (DWG)

Skizzen

...

WC IN

WC EX

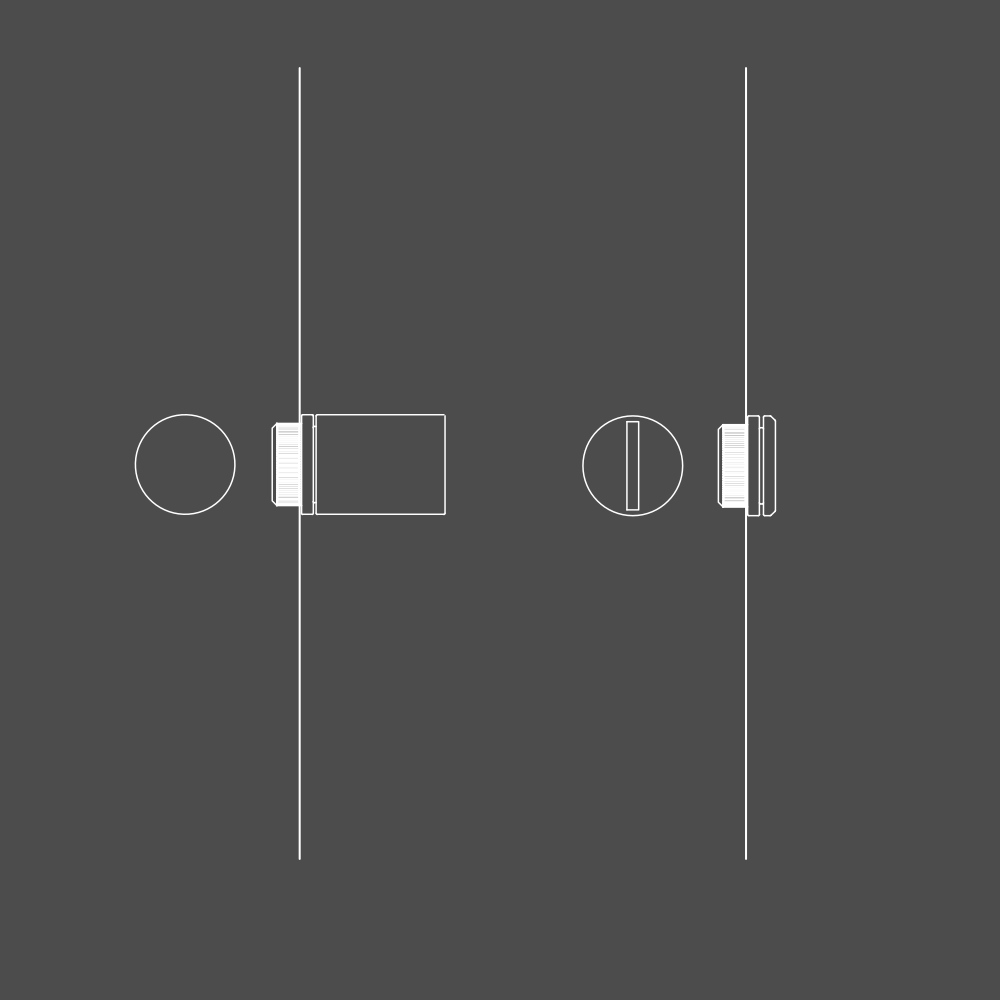

WC ohne Rosetten, rund

...

WC IN

WC EX

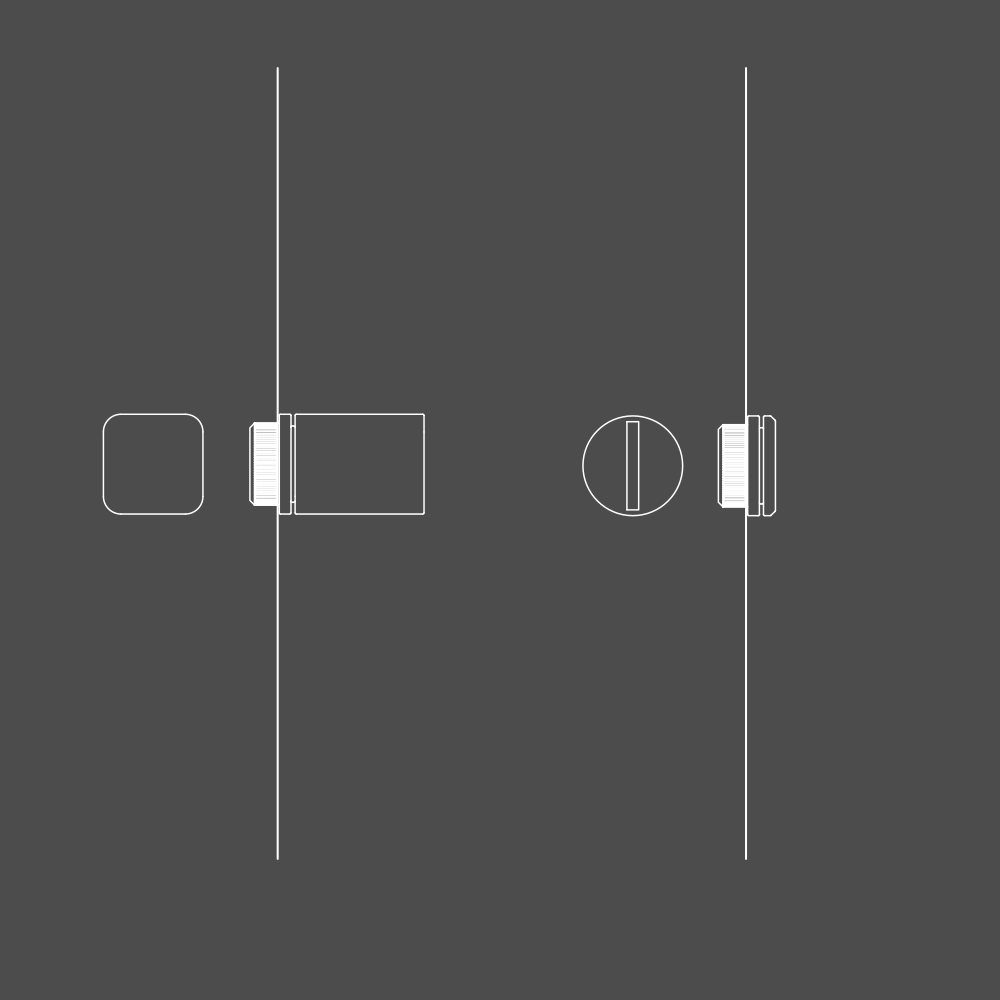

WC ohne Rosetten, eckig

...

magnetische Rosette rund, zylindrisch

...

magnetische Rosette eckig, zylindrisch
