HANDGRIFF KONZERVA 220

KONZERVA 220

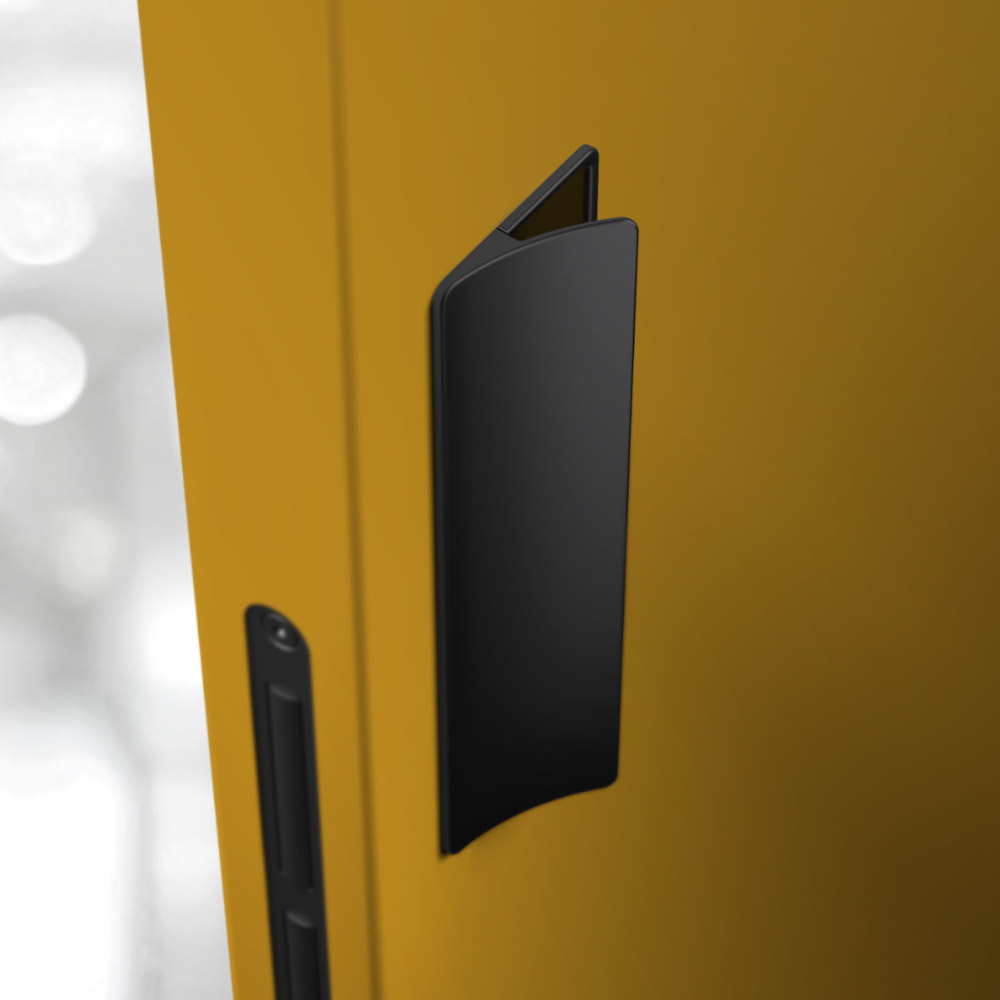

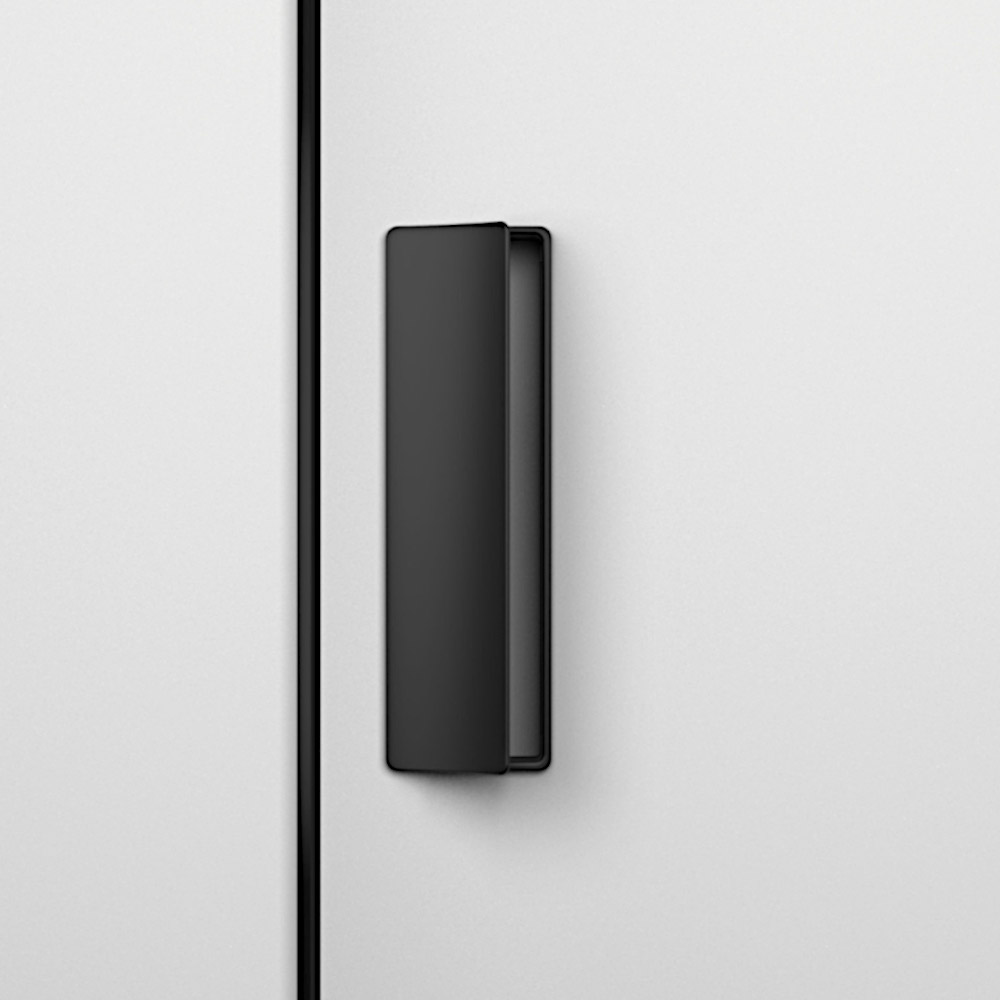

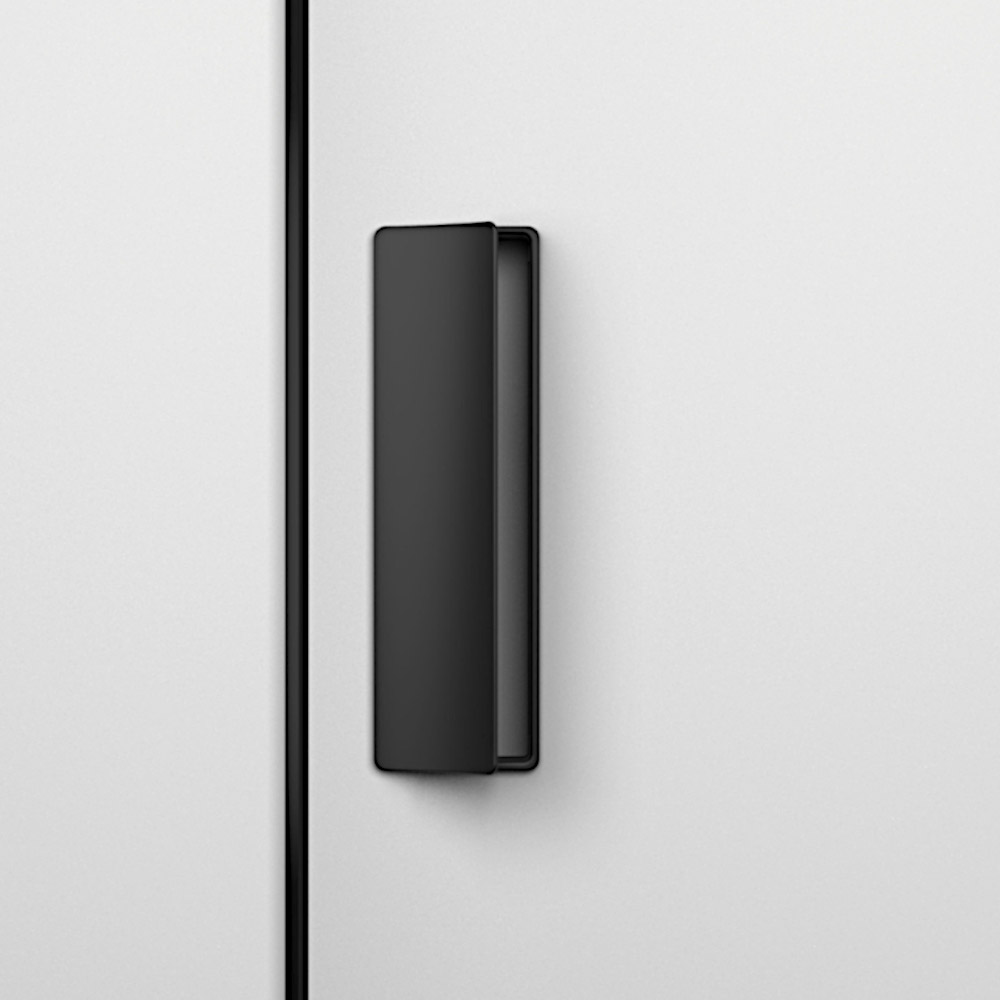

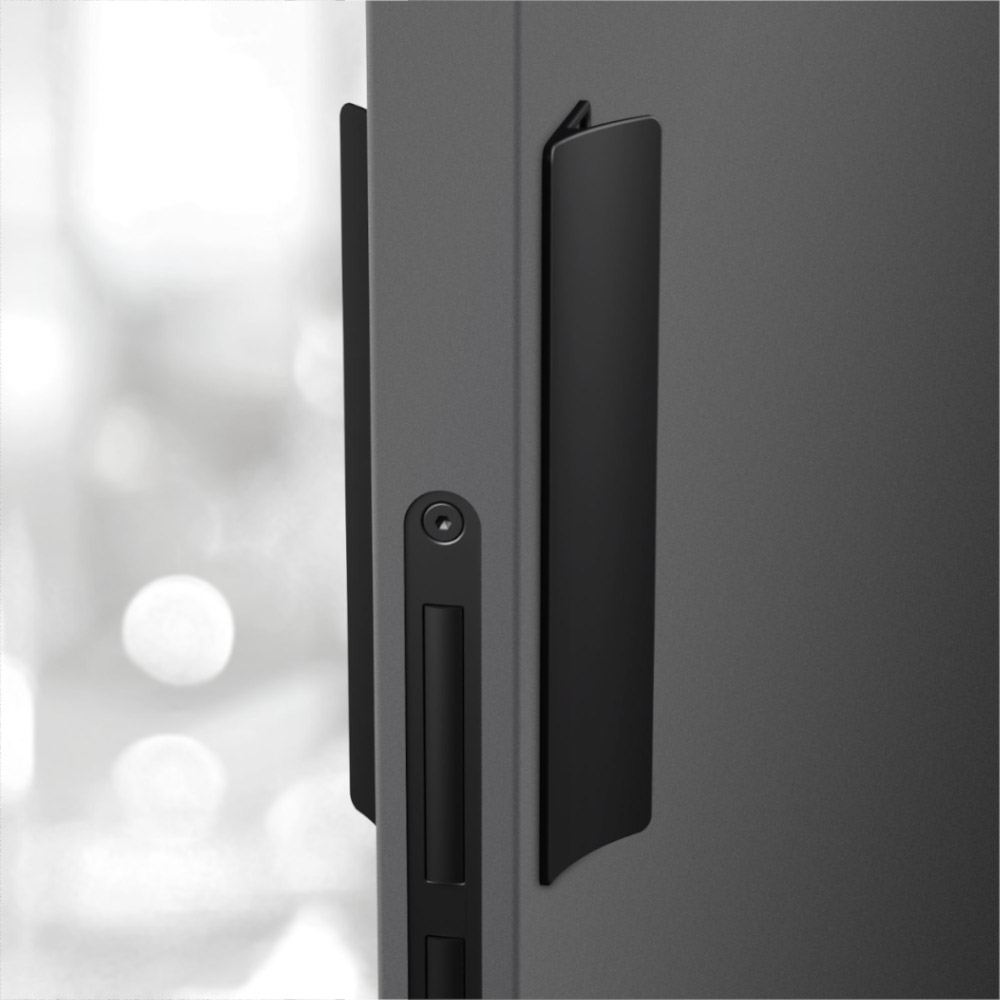

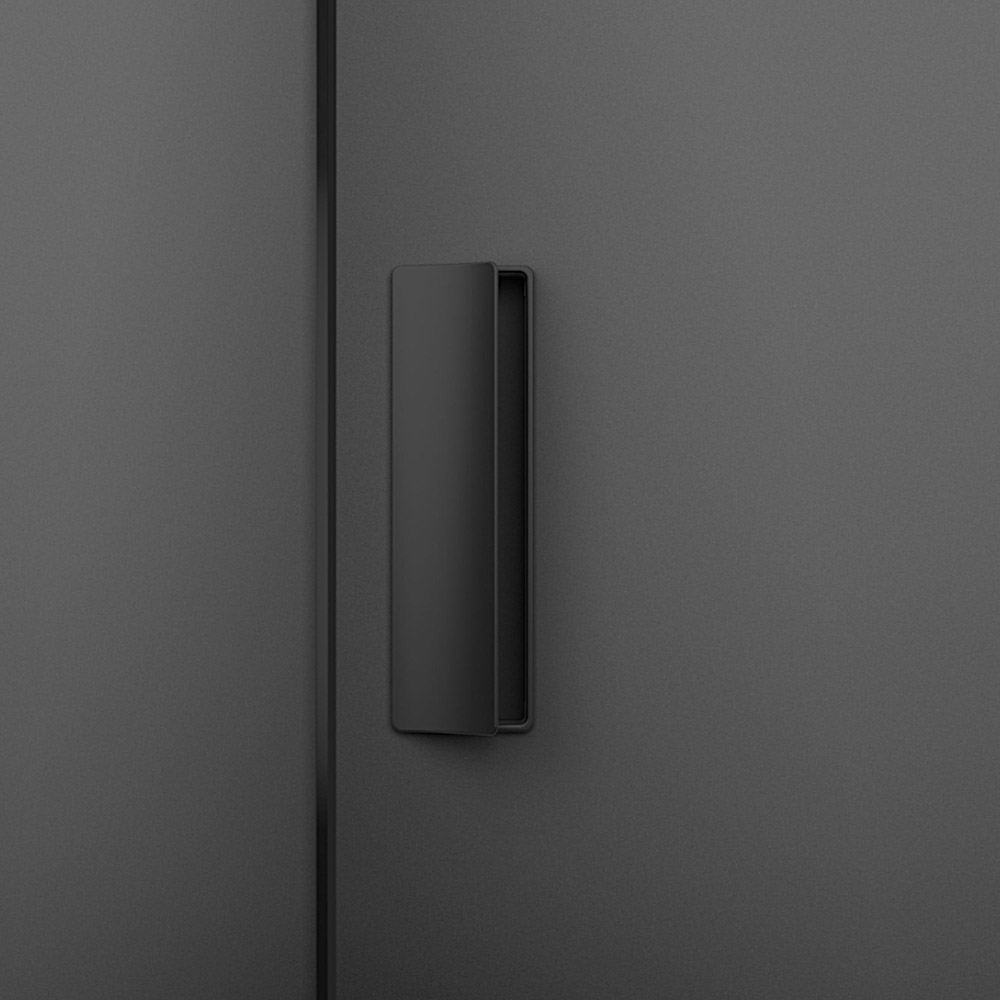

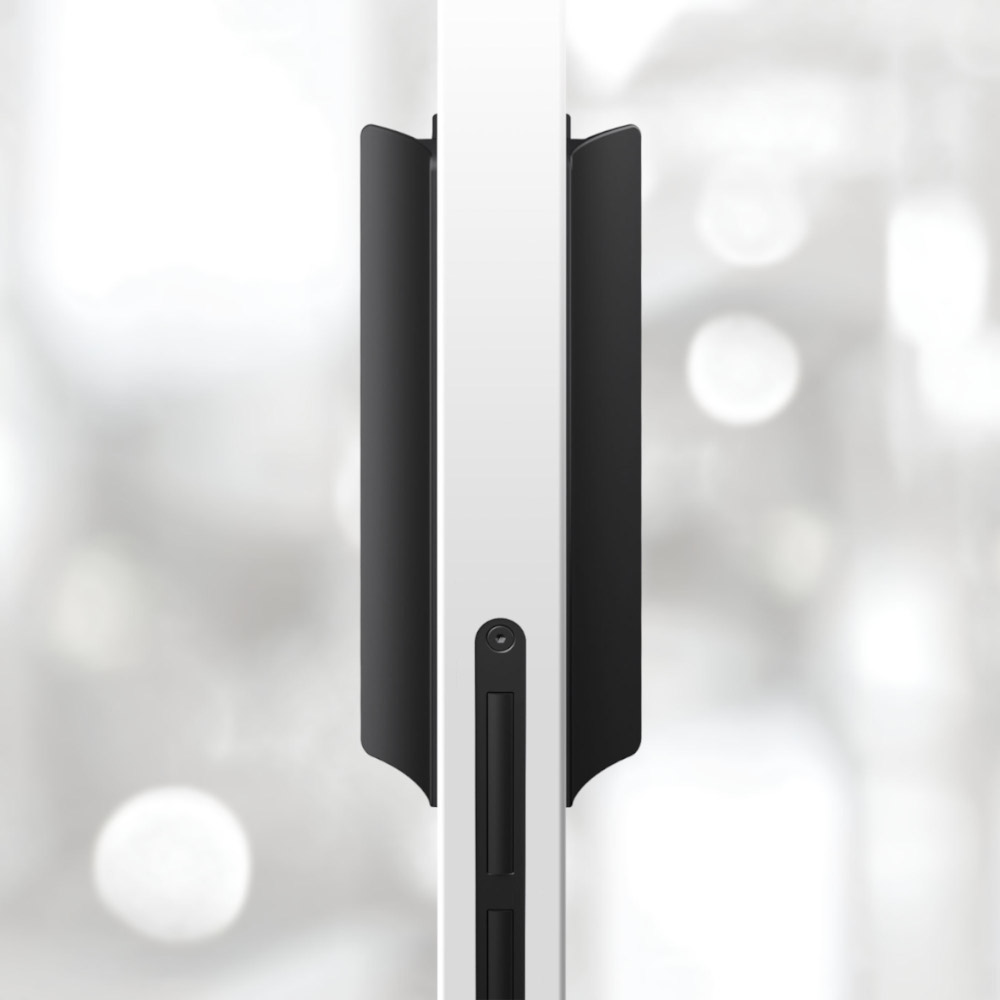

Dominanter Handgriff mit Bedienung mittels der ganzen Hand. Ergonomie des Handgriffs mit leichter Rundung des Greifteils, mit der  Möglichkeit der Änderung/des Austausches der inneren Magnetplatte zwecks Vereinheitlichung der Oberfläche/Farbe des Handgriffs mit der Tür oder zur markanten Hervorhebung des Bedienbereiches der Tür.
Massiver Metall-Handgriff, Oberflächen Titan schwarz matt, Nickel matt.

design: Roman Ulich

Technische Daten

Montagesystem Verschrauben der Grundplatten (Türbeschläge) gegeneinander mithilfe von 4 Schrauben, überdecken der Montageschrauben mittels einer magnetischen Sichtscheibe
Montagedauer 1 – 2 Min., Variante WC/Bad 3-5 Min. 3-5 Min.
Maßverwendung standardgemäß für Türen der Stärke 38 - 42 mm, größere Türstärken sind zwecks Lieferung längerer Montageschrauben zu präzisieren
Vorbereitung für die Tür Fräsen der Öffnung
Oberflächen SNi Nickel matt, TiN-K Titan schwarz, matt
Abmessungen 67×220 mm (Š×V), Vorsprung über der Oberfläche der Tür 25 mm

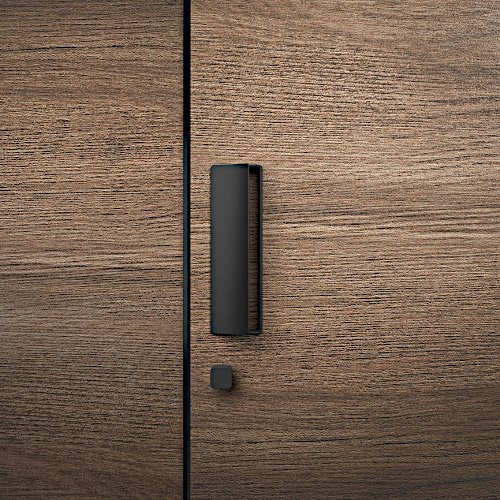

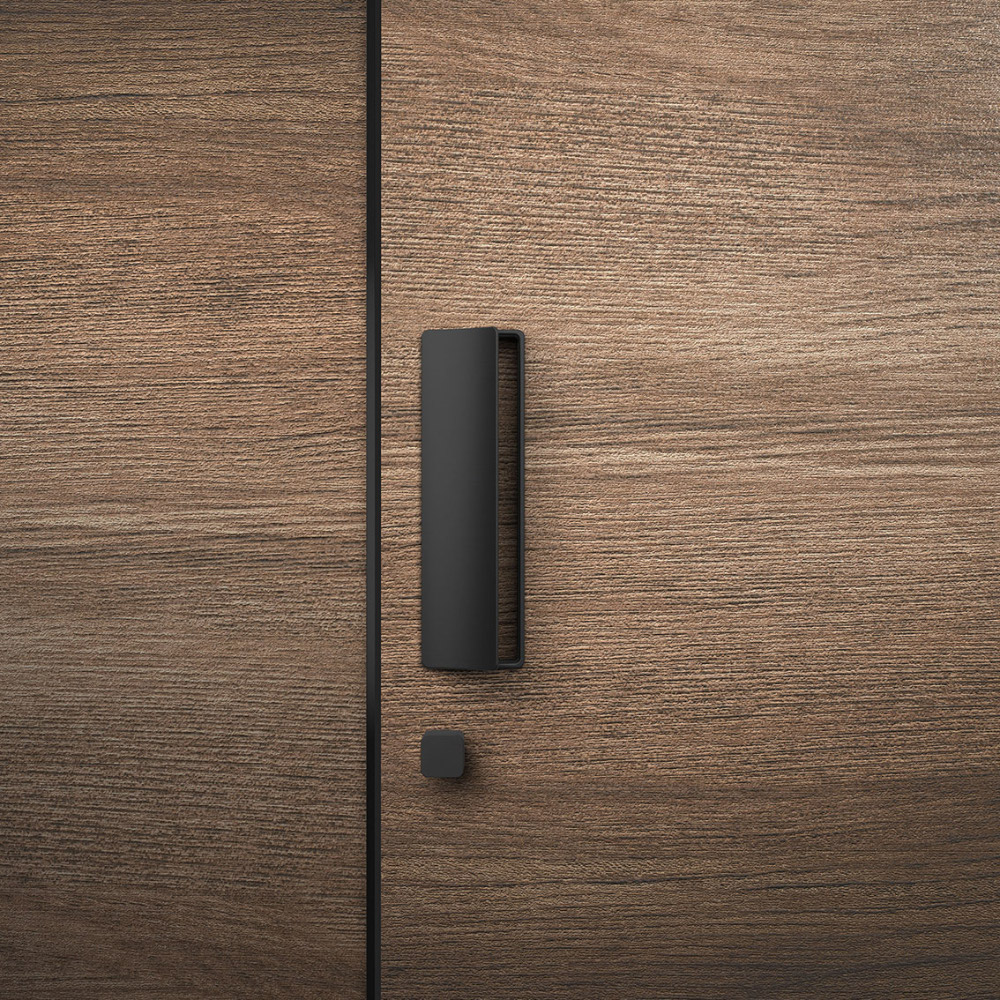

Variante WC/Bad externer Mini-WC-Mechanismus + Mini-Schloss
Zylindrische Variante magnetische Schutzrosetten, Durchmesser 54 mm, St. 5 mm + Mini-Schloss
Montageanleitung + Vorbereitung für die Tür Montageanleitung Handgriff Konzerva 220 (PDF)
Montageanleitung Handgriff Konzerva 220 WC (PDF)
Zeichnung Handgriff Konzerva 220 Fräsen (PDF), (DWG)
Zeichnung Handgriff Konzerva 220 WC Fräsen (PDF), (DWG)

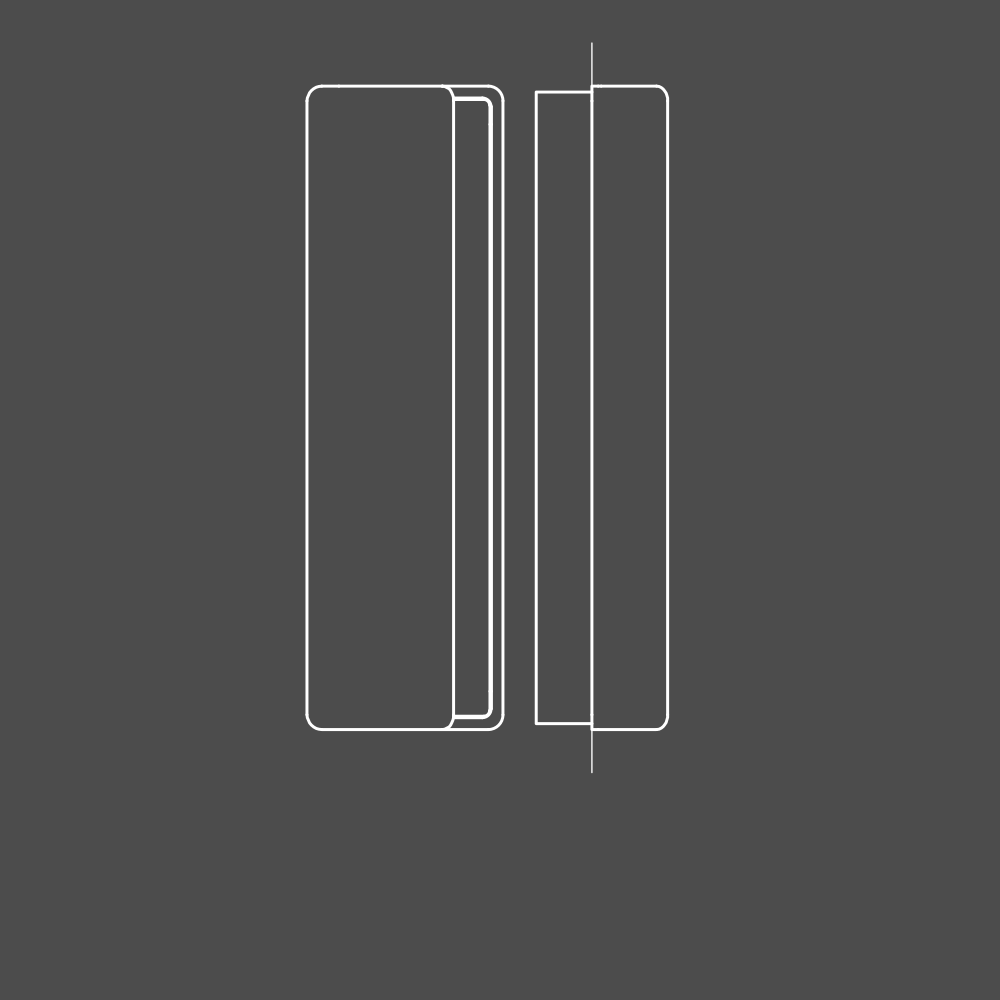

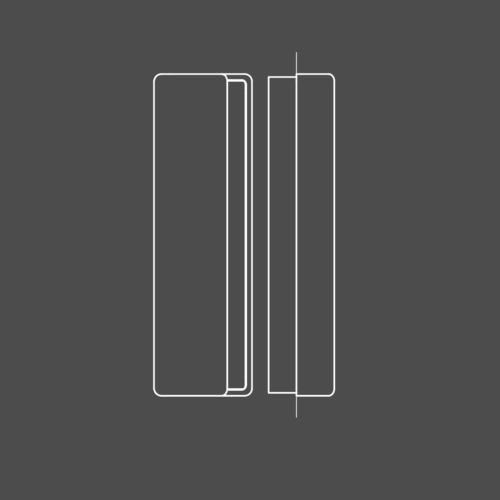

Skizzen

...

Standard

...

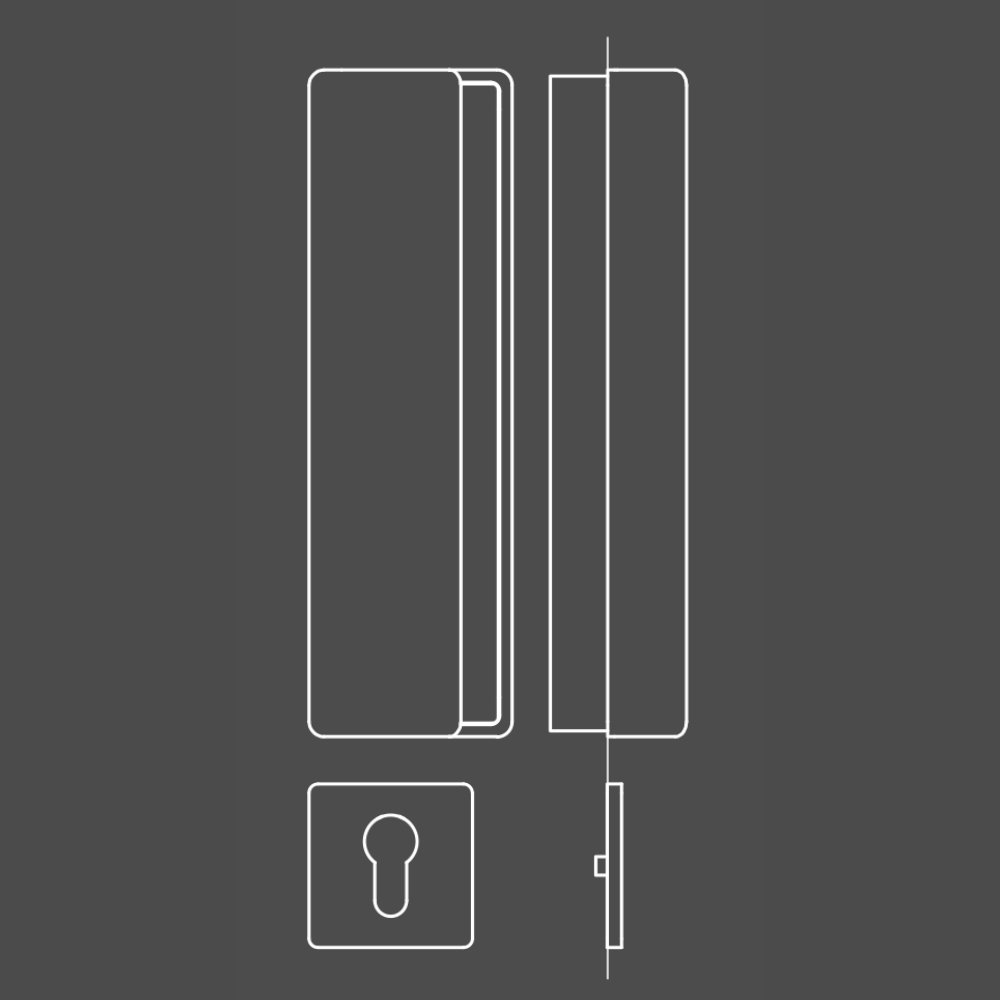

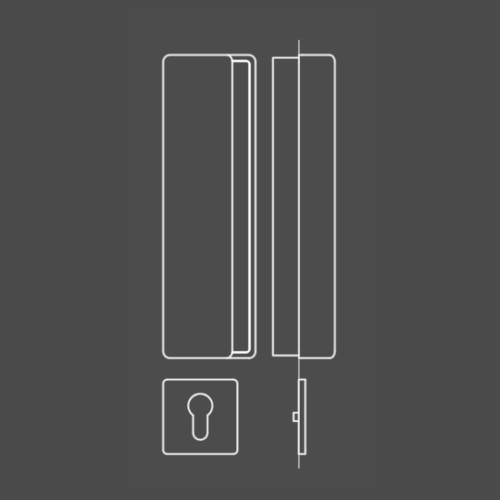

zylindrisch

...

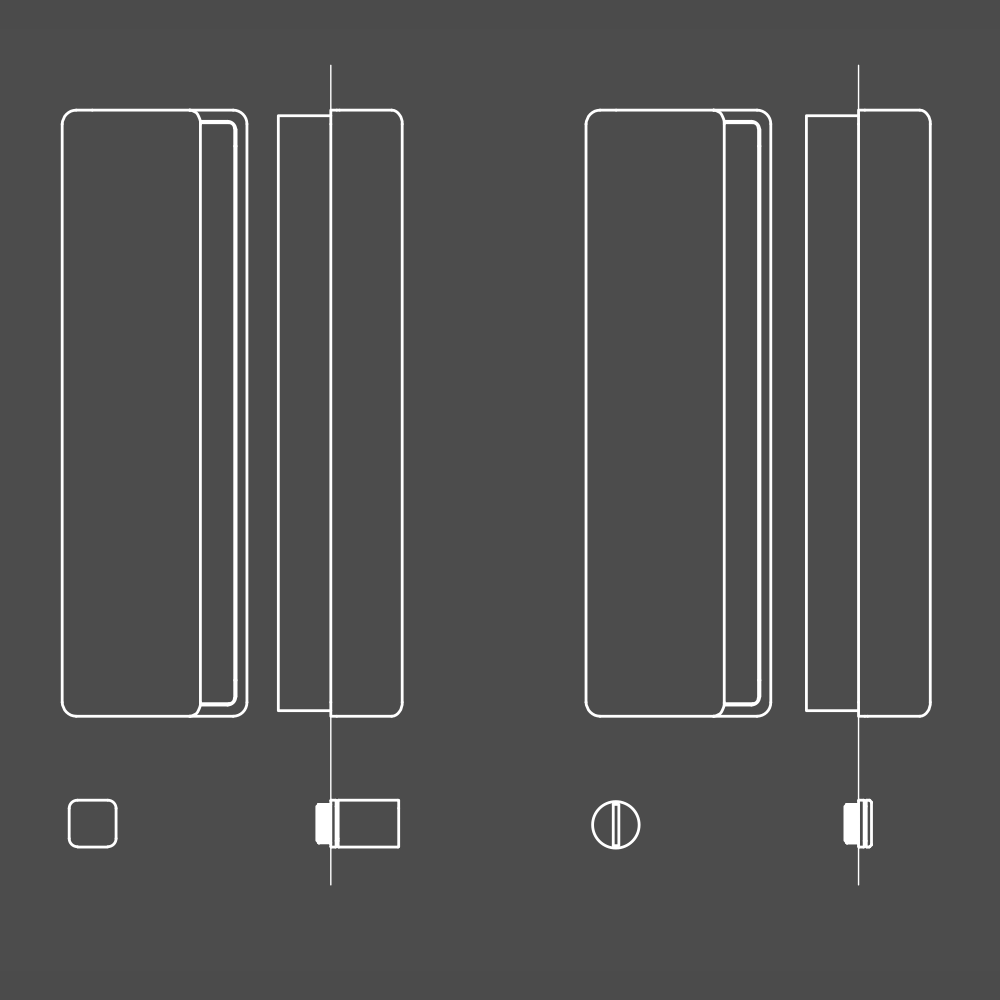

WC IN

WC EX
