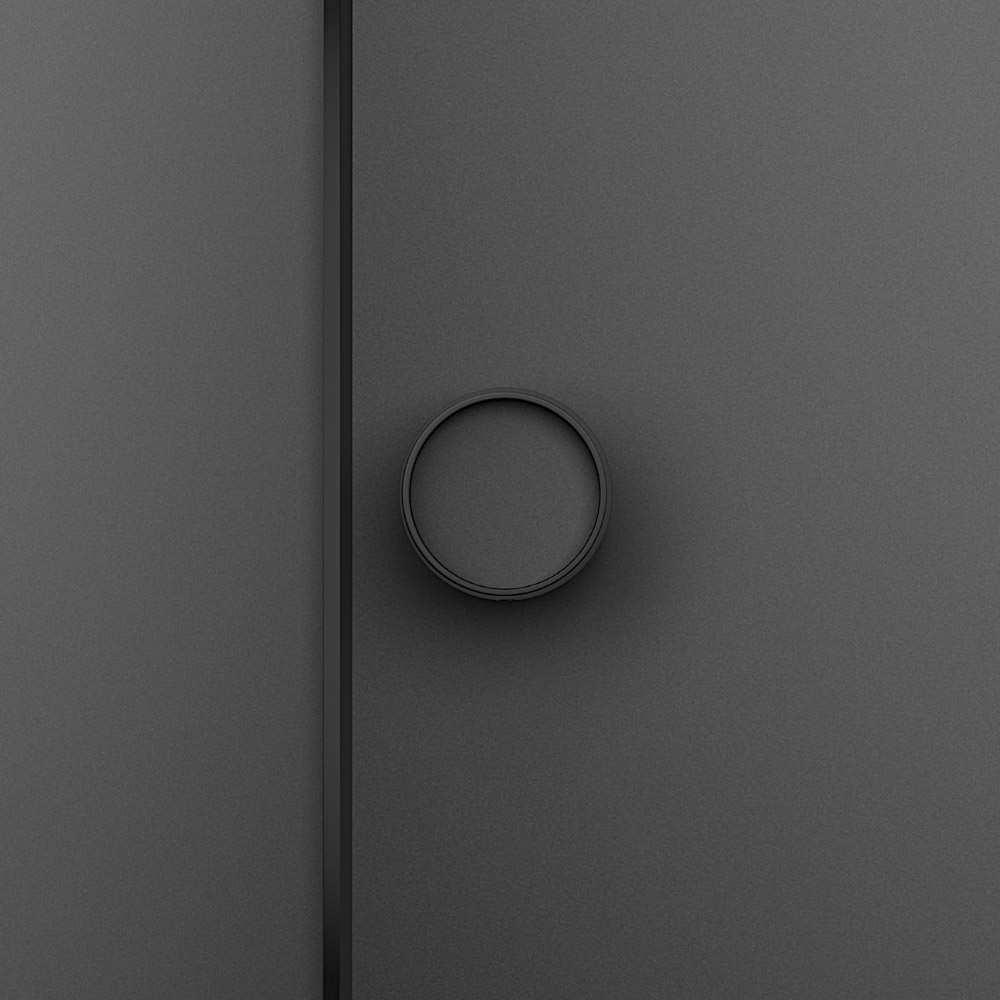

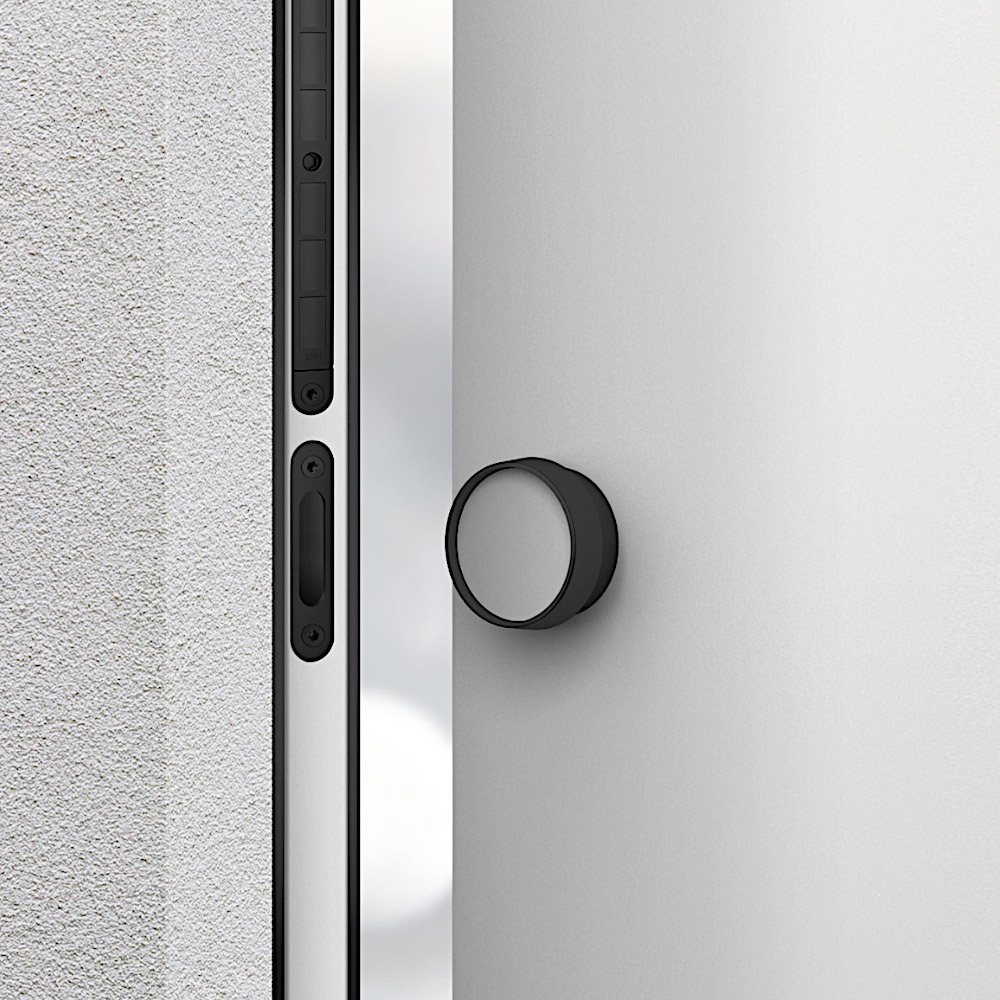

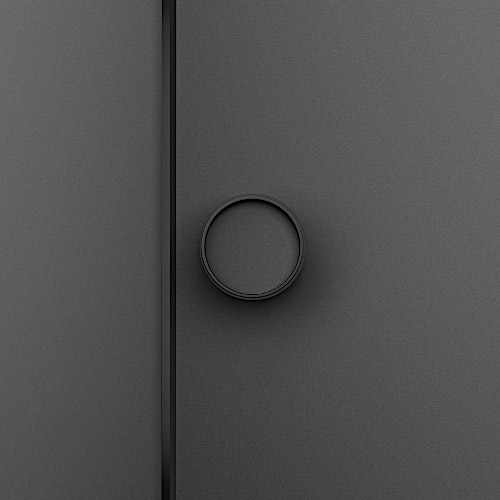

HANDGRIFF OKO

OKO

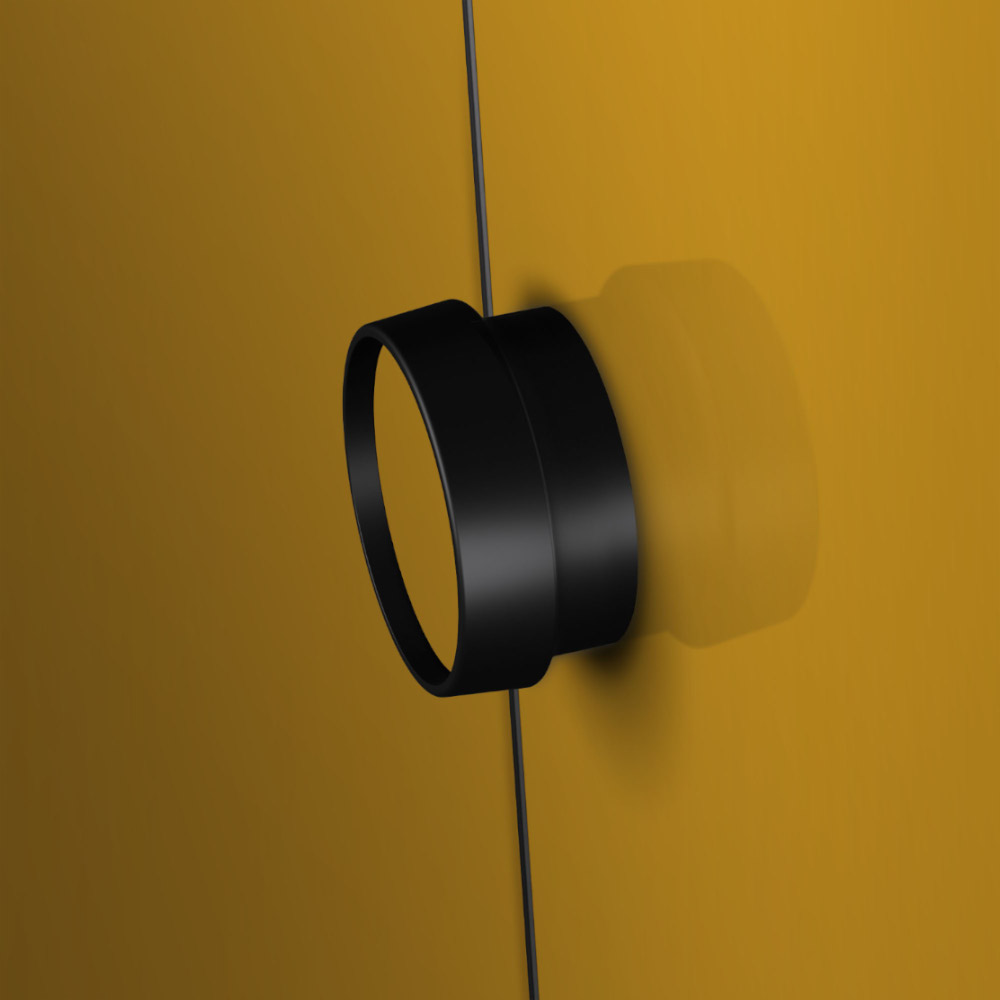

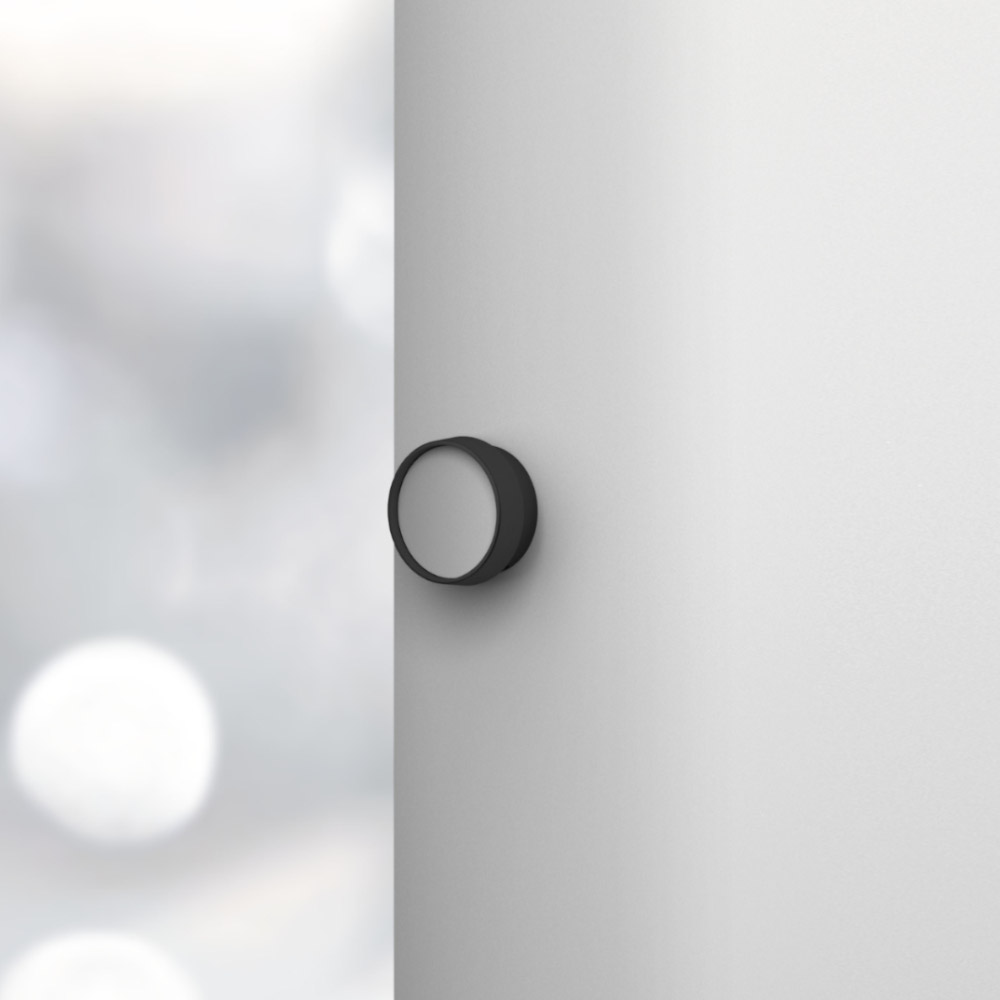

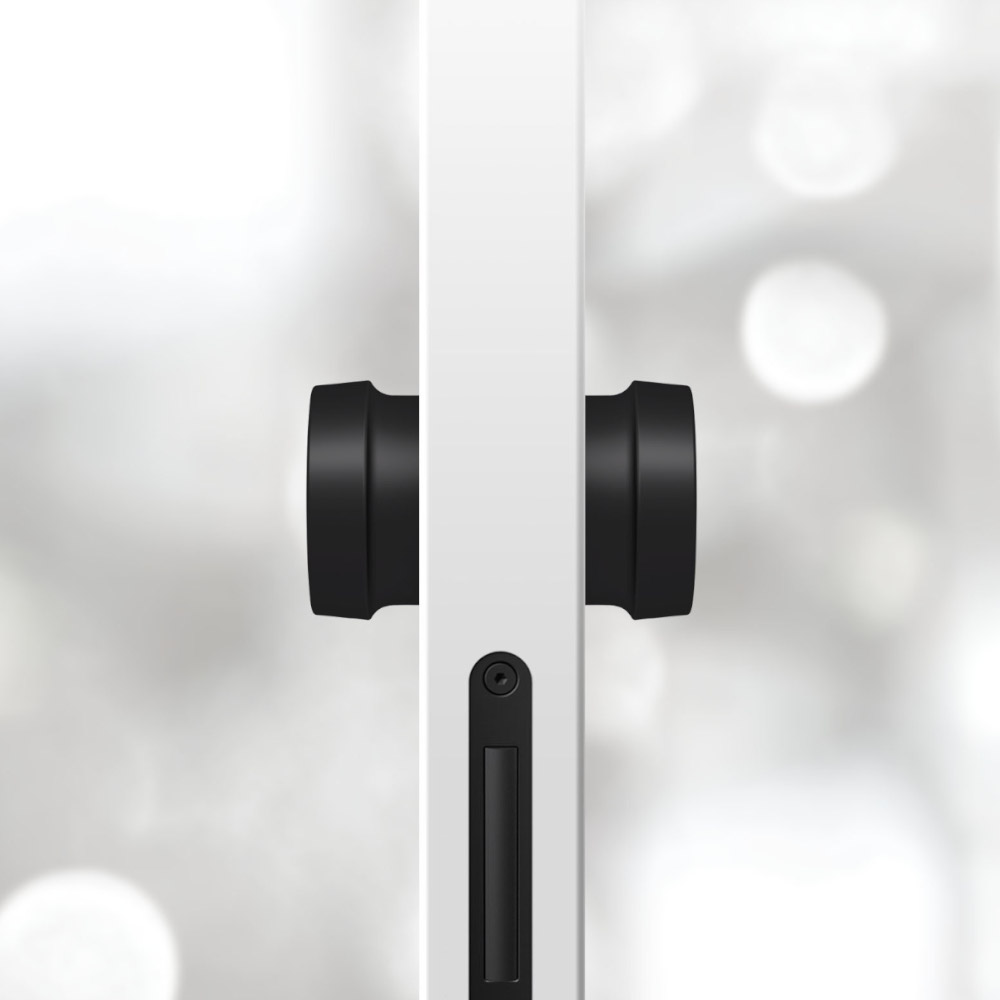

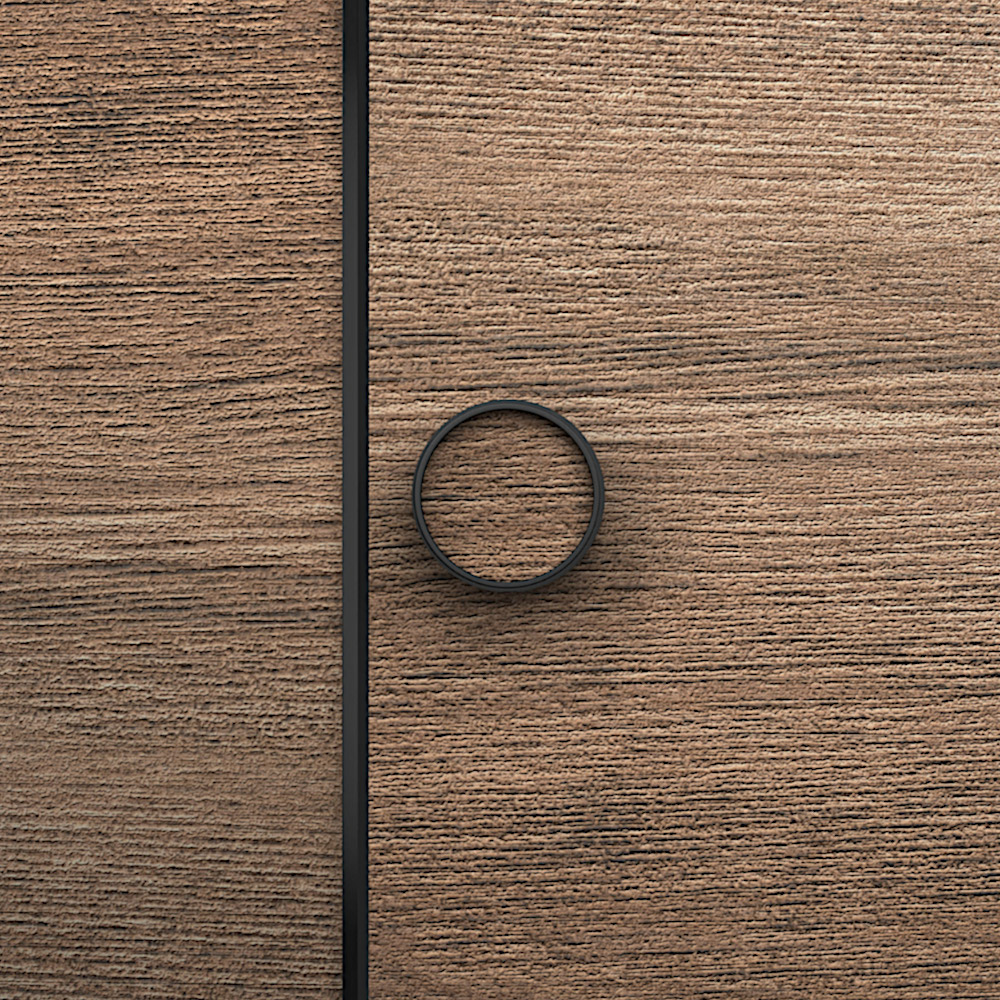

Runder Handgriff s angenehm in der Bedienung. Verfügbar ist er auch in der Variante mit verdeckter, integrierter WC/Bad-Verriegelung. Der Handgriff ist aus massivem Messing gefertigt, mit der Möglichkeit der Änderung/des Austausches der magnetischen Platte auf der Fläche des Handgriffs zur Vereinheitlichung der Oberfläche/Farbe des Handgriffs mit der Tür, oder zur markanten Hervorhebung des Bedienbereiches der Tür. Für die maximale Auswahl ist der Handgriff Oko in 10 Oberflächenvarianten lieferbar.

design: Roman Ulich

Technische Daten

Montagesystem Verschrauben der Grundplatten (Türbeschläge) gegeneinander mithilfe von 4 Schrauben, überdecken der Montageschrauben mittels einer magnetischen Sichtscheibe, Variante WC/Bad mittels Stiftschrauben (mit Muttern) angeschraubt
Montagedauer 3 – 5 Min., Variante WC/Bad 5-10 Min.
Maßverwendung standardgemäß für Türen der Stärke 38 - 42 mm, größere Türstärken sind zwecks Lieferung längerer Montageschrauben zu präzisieren
Vorbereitung für die Tür Bohren der Öffnung
Oberflächen SNi Nickel matt, SNi Nickel matt, geschliffen, Cr Chrom glänzend, Ms Messing Natur, Ms-A Messing antik, TiN-C Titan Chrom matt, TiN-B Titan braun matt, TiN-A Titan Messing matt, TiN-K Titan schwarz matt, Cr-K schwarzer Chrom Natur
Abmessungen Ø 63 mm, Vorsprung über der Oberfläche der Tür 33 mm
Variante WC/Bad externer Mini-WC-Mechanismus + Mini-Schloss
Zylindrische Variante magnetische Schutzrosetten, Durchmesser 54 mm, St. 5 mm + Mini-Schloss
Montageanleitung + Vorbereitung für die Tür Montageanleitung Handgriff Oko (PDF)
Montageanleitung Handgriff Oko WC (PDF)
Zeichnung Handgriff Oko Fräsen (PDF), (DWG)
Zeichnung Handgriff Oko WC Fräsen (PDF), (DWG)

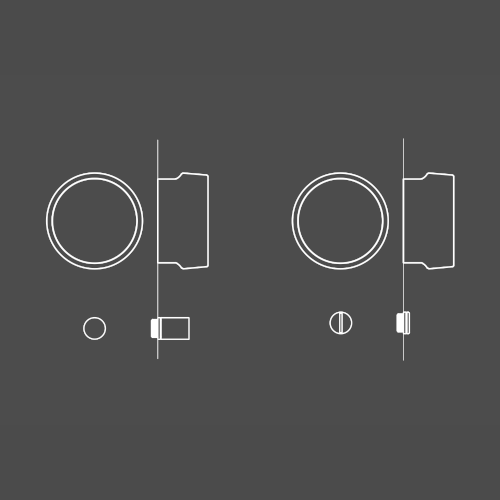

Skizzen

...

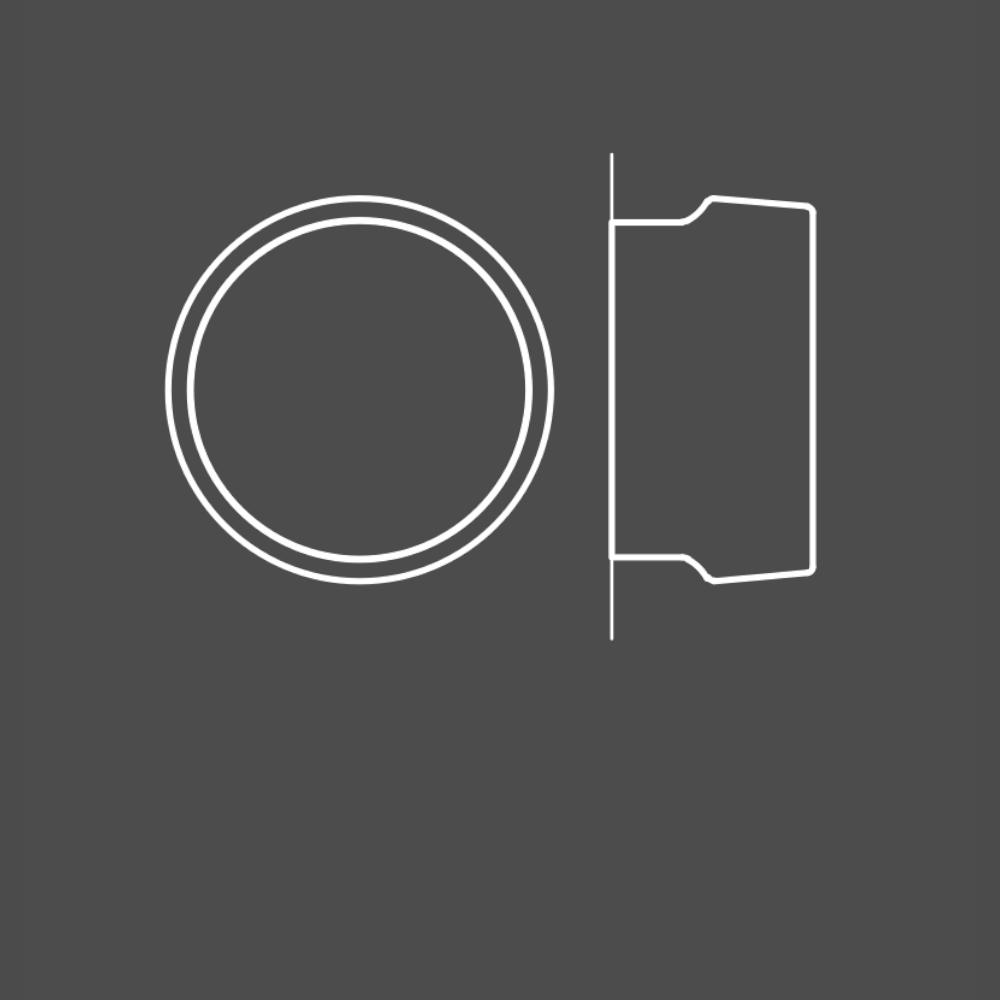

Standard

...

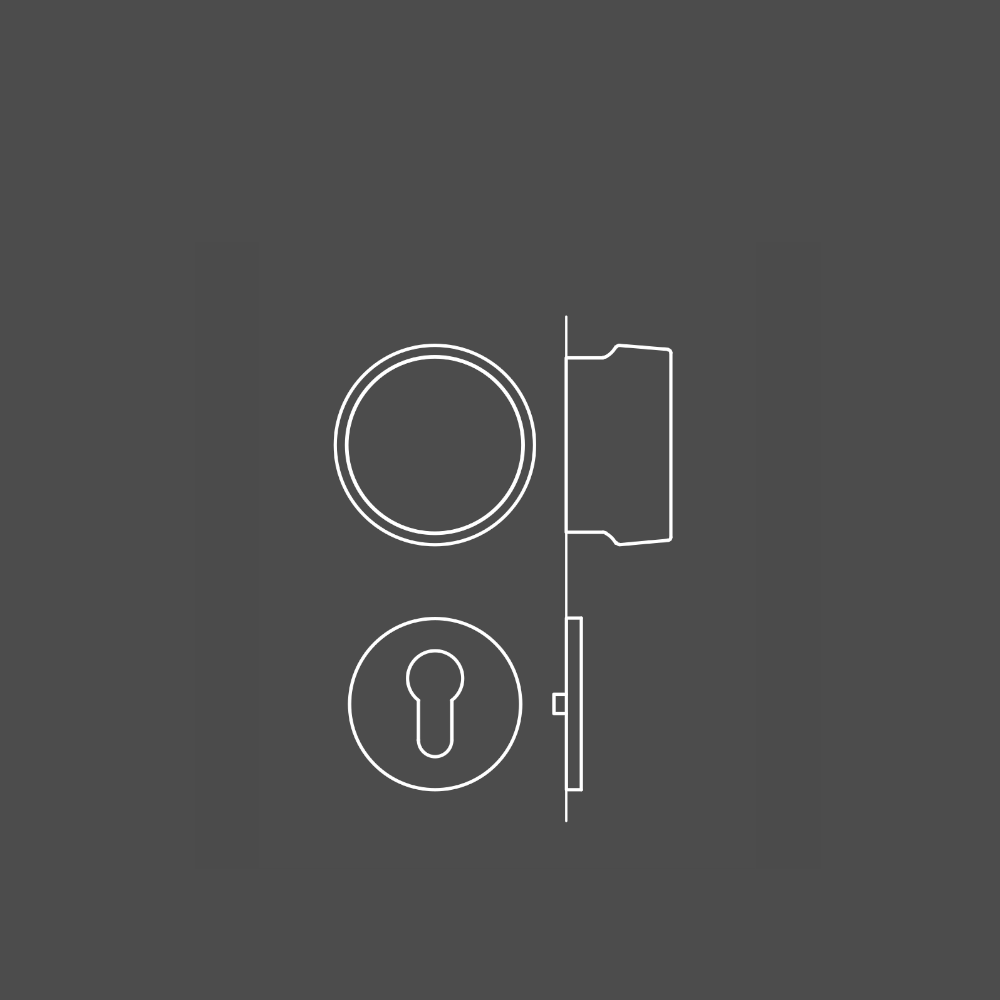

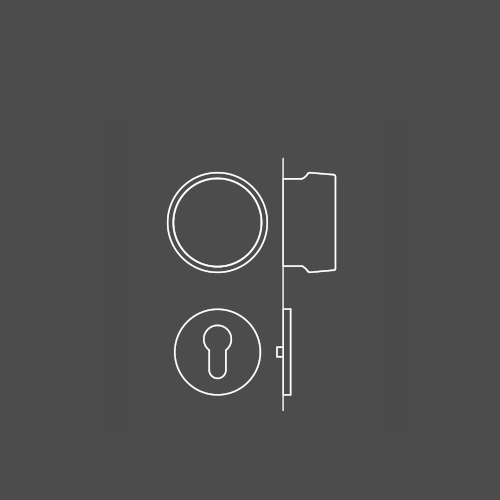

zylindrisch

...

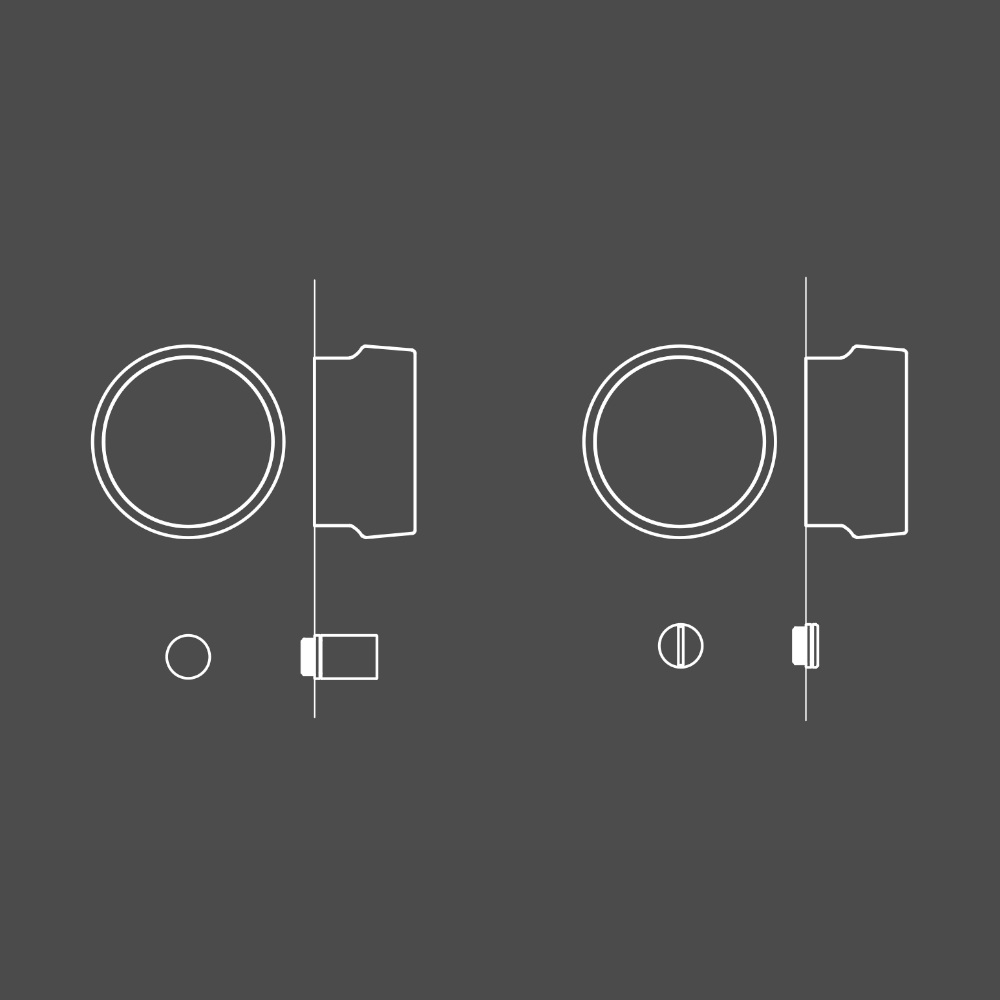

WC IN

WC EX
