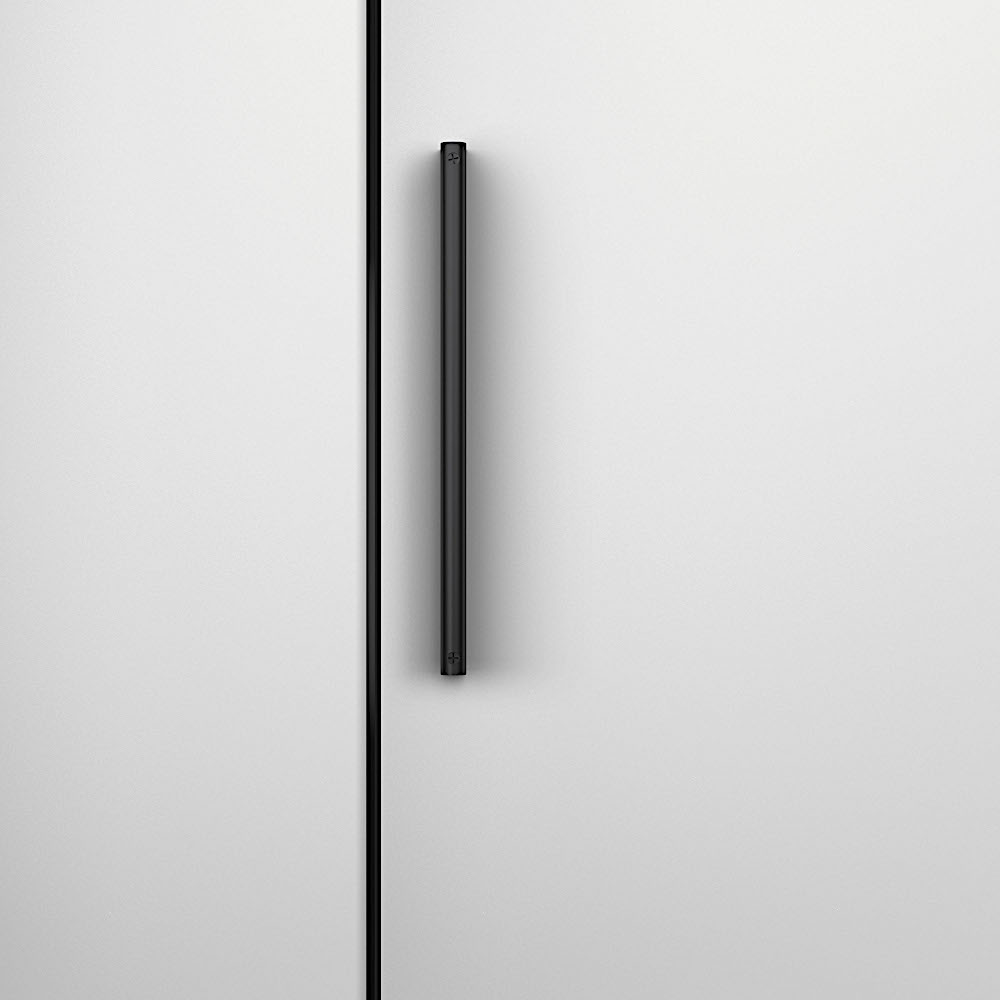

Eleganter, zeitloser Handgriff, lieferbar in Längen von 110 bis 910 mm.

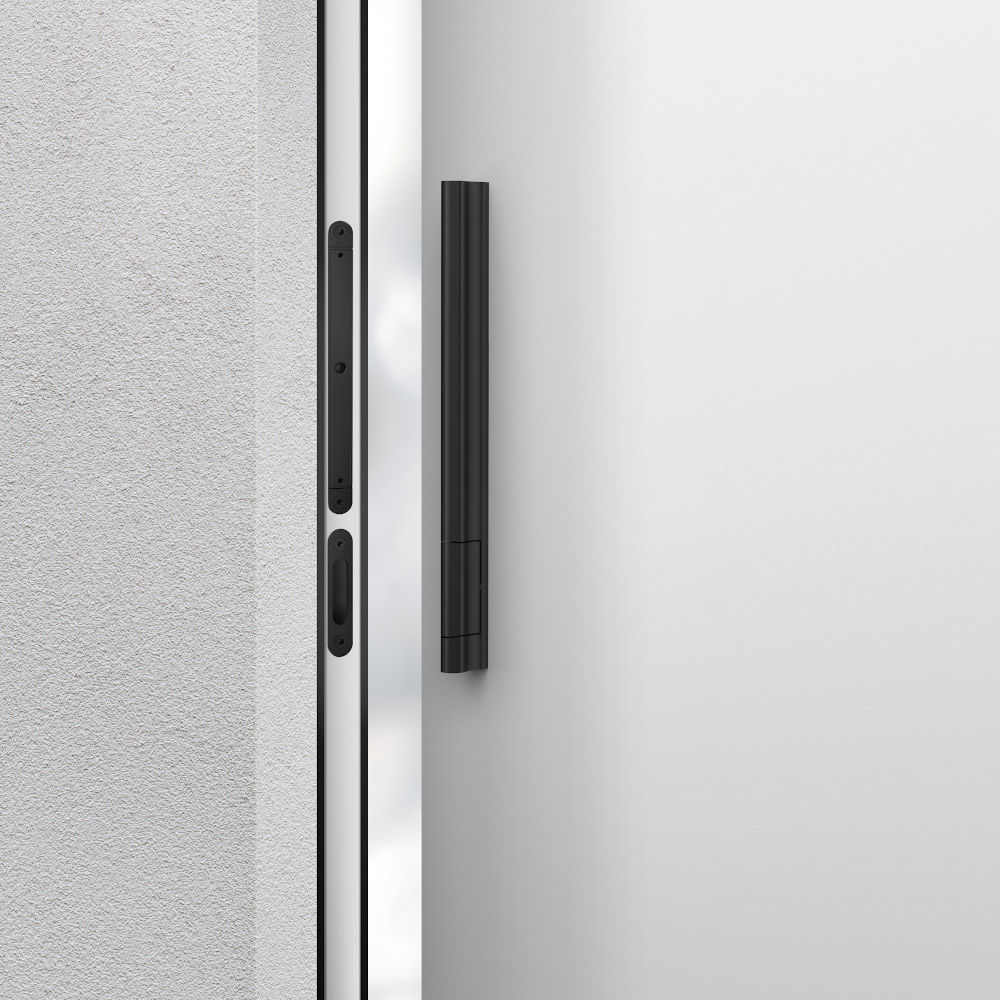

Zum Zwecke der perfekten, durch nichts beeinträchtigten Optik ist der Handgriff mit einer integrierten WC/Bad-Verriegelung mit präziser Position
Handgriff, gefertigt aus massivem Messing, zur maximalen Auswahl
lieferbar in 10 Oberflächenvarianten und 5 Längen.
design: Roman Ulich
standard
standard
cylindrické
WC IN
WC EX
| Montagesystem | Verschrauben der Handgriffe gegeneinander mittels 2 Schhrauben, WC Variante mit 2× Zusatzholzschraube, mögliche Miniköpfe der Schrauben |
|---|---|
| Montagedauer | 2 – 4 Min., Variante WC/Bad 5-10 Min. |
| Maßverwendung | standardgemäß für Türen der Stärke 38 - 45 mm, größere Türstärken sind zwecks Lieferung längerer Montageschrauben zu präzisieren |
| Vorbereitung für die Tür | Bohren der Öffnung |
| Oberflächen | SNi Nickel matt, SNi Nickel matt, geschliffen, Cr Chrom glänzend, Ms Messing Natur, Ms-A Messing antik, Ms-L Messing poliert, TiN-C Titan Chrom matt, TiN-B Titan braun matt, TiN-A Titan Messing matt, TiN-K Titan schwarz matt |
| Längen | 110, 210, 310, 610, 910 mm |
| Abmessungen | Breite 15 mm, Vorsprung über der Oberfläche der Tür 35 mm |

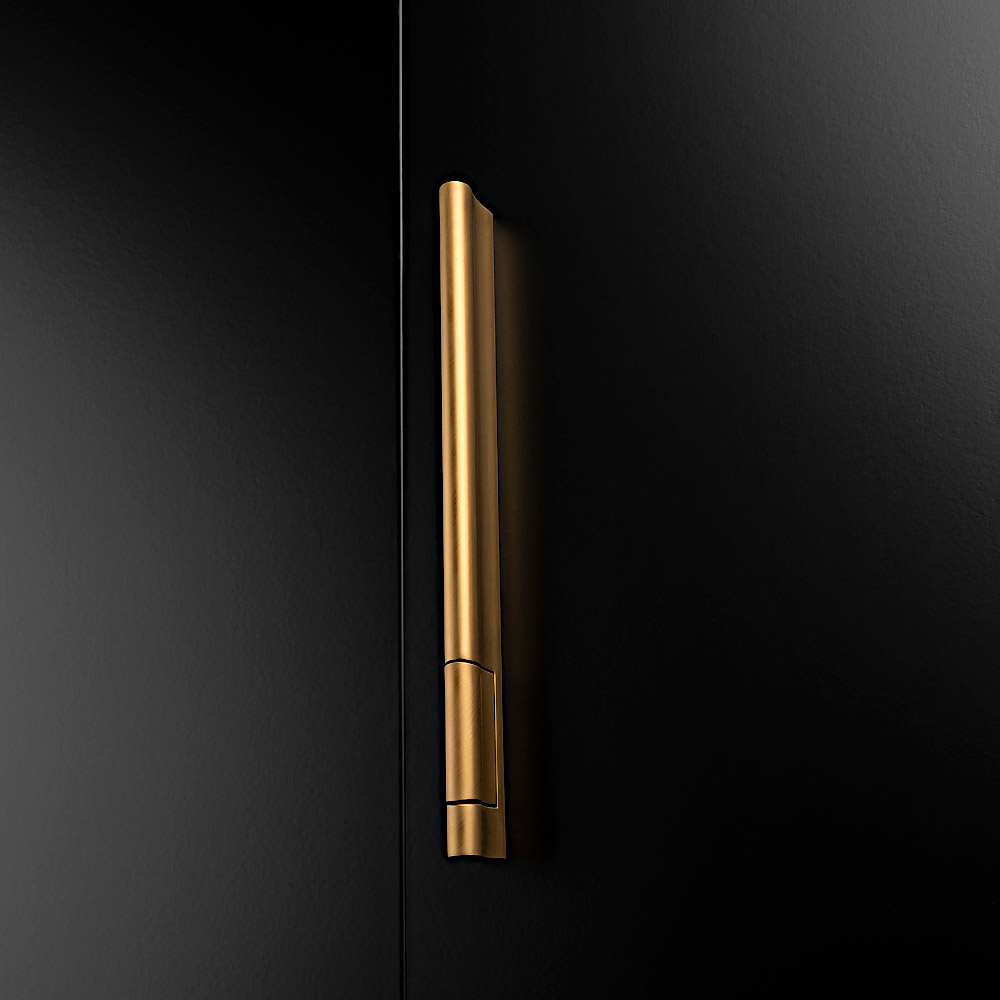

| Variante WC/Bad | Integrierte WC-Verriegelung, externes Teil mit Sicherheitsschlitz für das Notöffnen + Mini-Schloss |

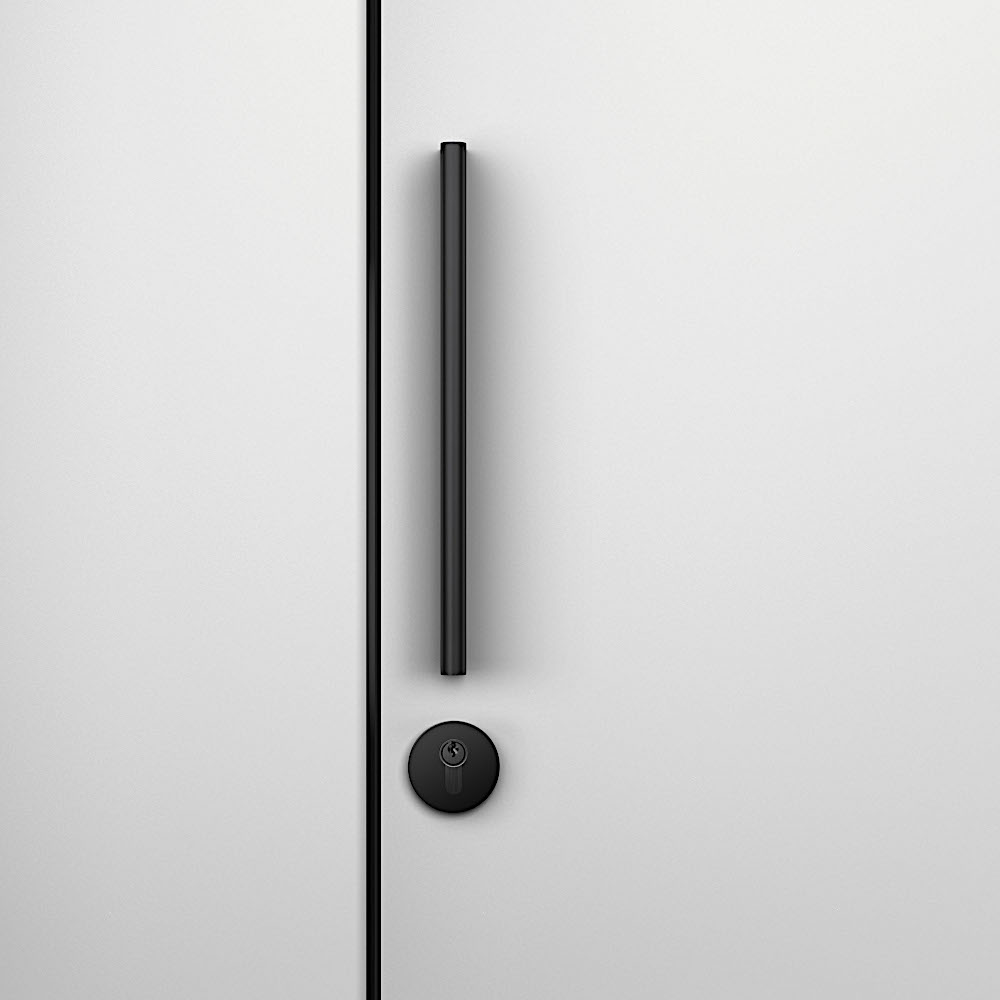

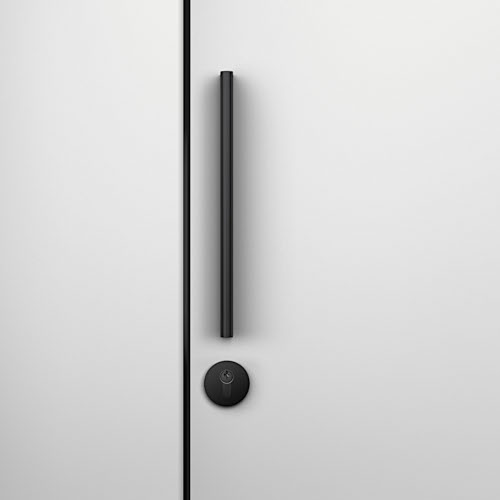

| Zylindrische Variante | magnetische Schutzrosetten, Durchmesser 54 mm, St. 5 mm + Mini-Schloss |

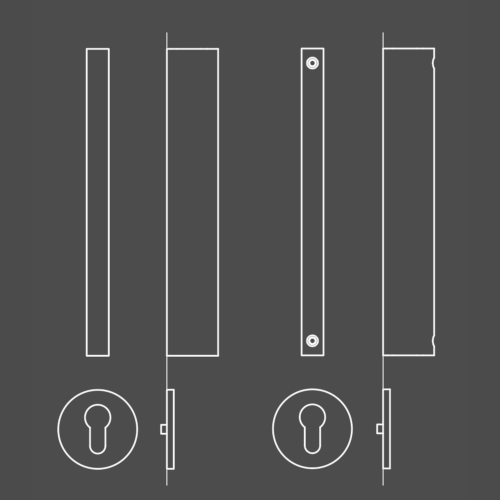

| Skizzen |
Montageanleitung Handgriff Yes! 210 (PDF) Montageanleitung Handgriff Yes! 210 WC (PDF) Montageanleitung Handgriff Yes! 310 (PDF) Montageanleitung Handgriff Yes! 310 WC (PDF) Montageanleitung Handgriff Yes! 610 (PDF) Montageanleitung Handgriff Yes! 610 WC (PDF) Montageanleitung Handgriff Yes! 910 (PDF) Montageanleitung Handgriff Yes! 910 WC (PDF) Montageanleitung Handgriff Yes! für Glas (PDF) Montageanleitung Handgriff Yes! einseiting Montageanleitung (PDF) Zeichnung Handgriff Yes Fräsen (PDF), (DWG) Zeichnung Handgriff Yes WC Fräsen (PDF), (DWG) |

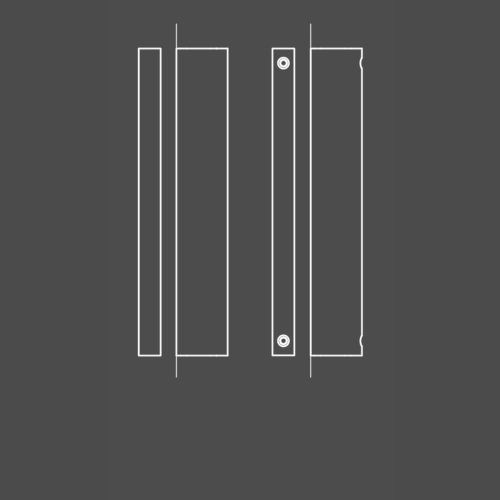

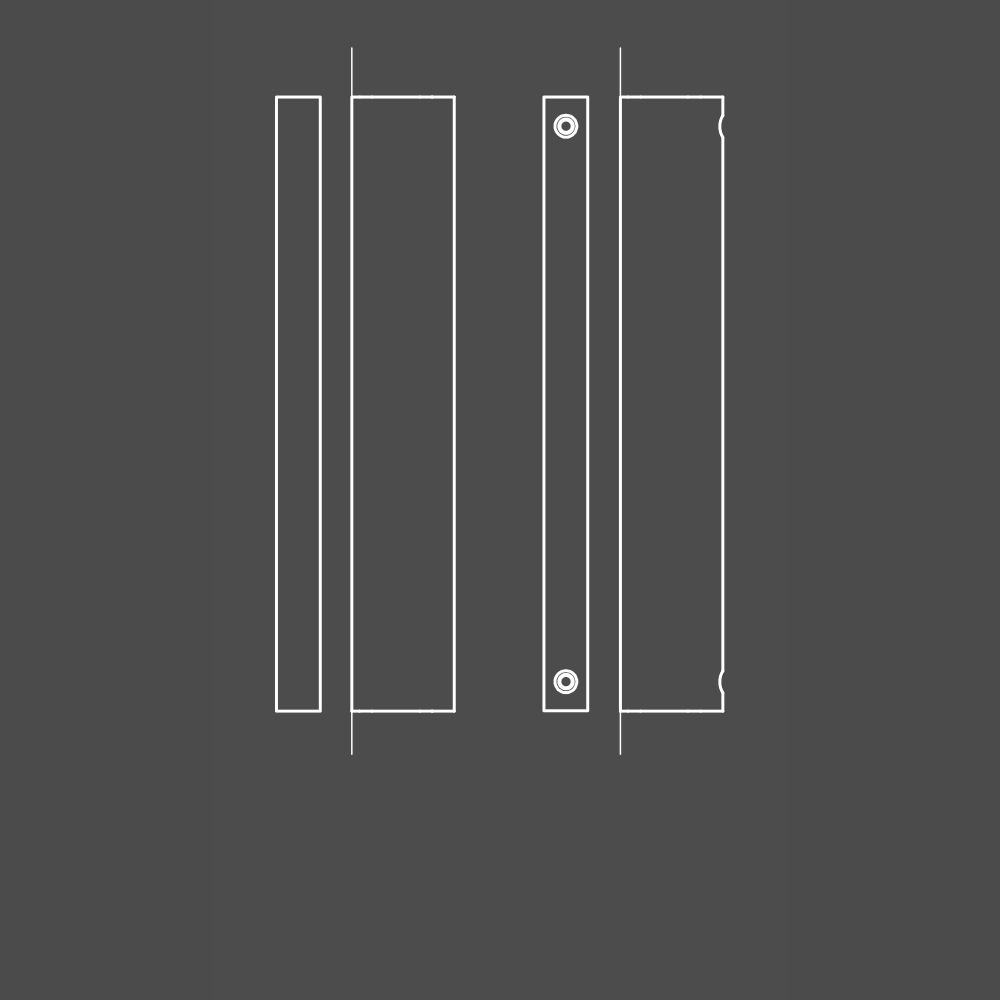

YES! 210
Standard

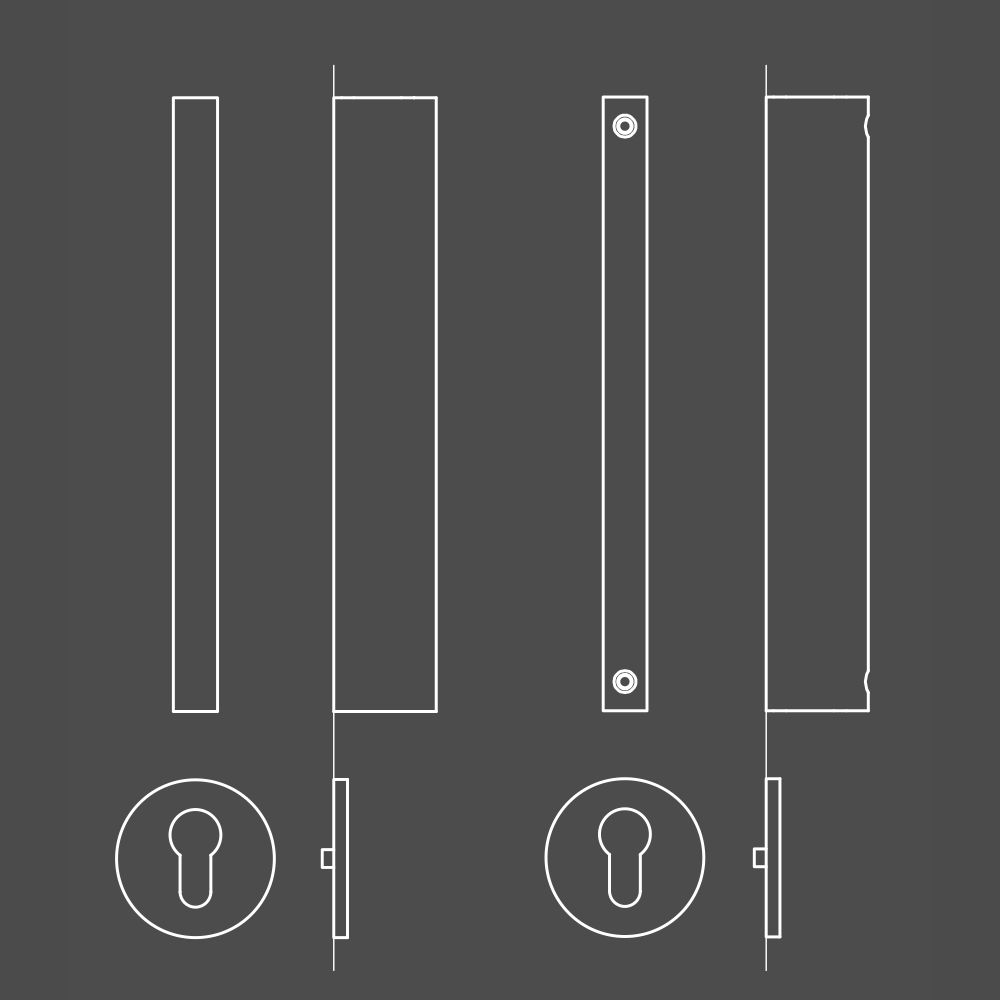

YES! 210
zylindrisch

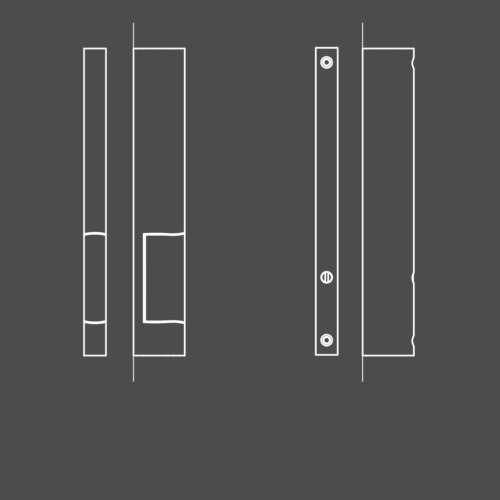

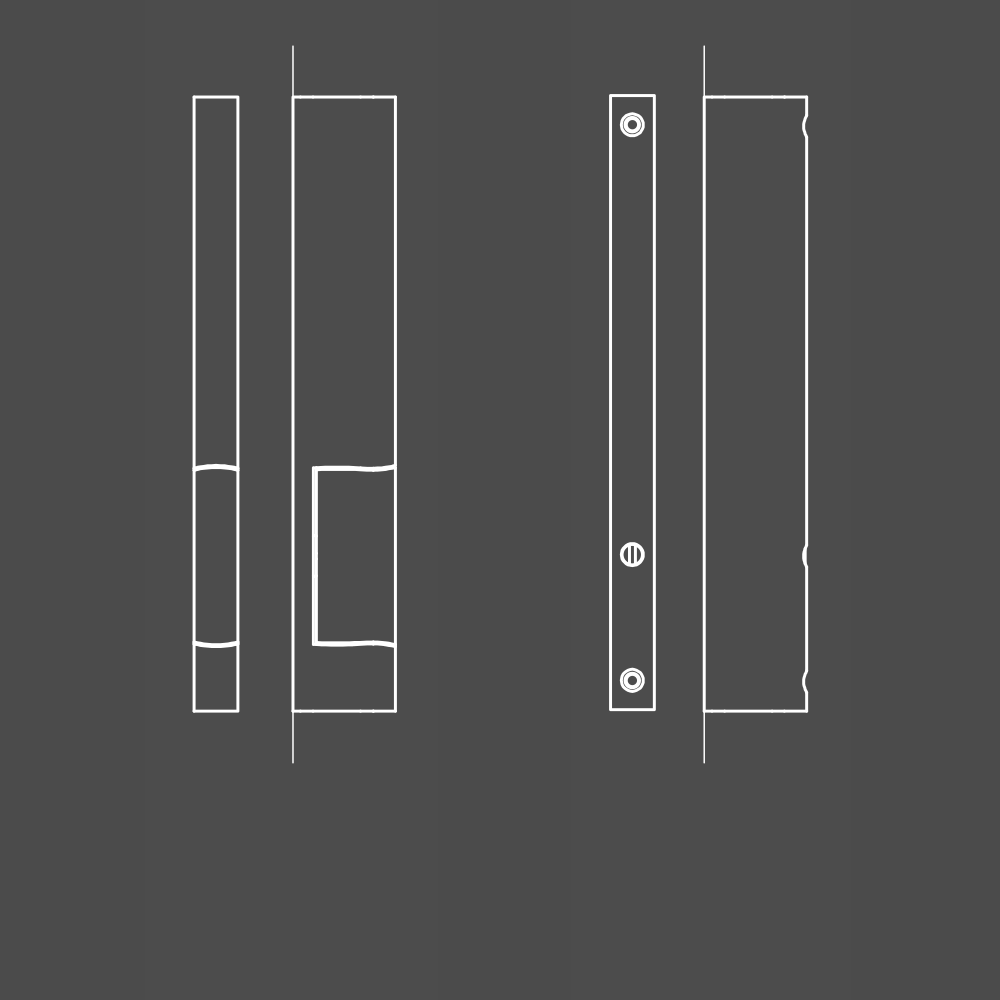

YES! 210
WC IN
YES! 210
WC EX

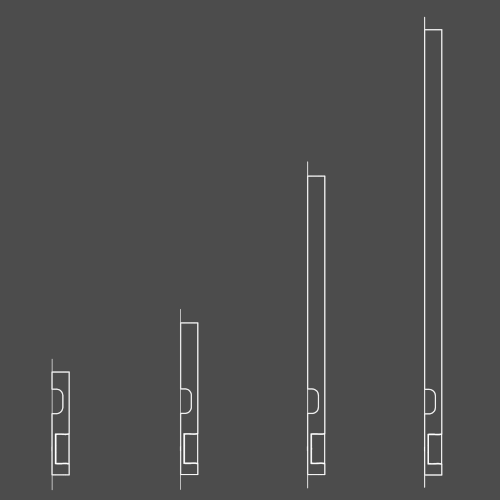

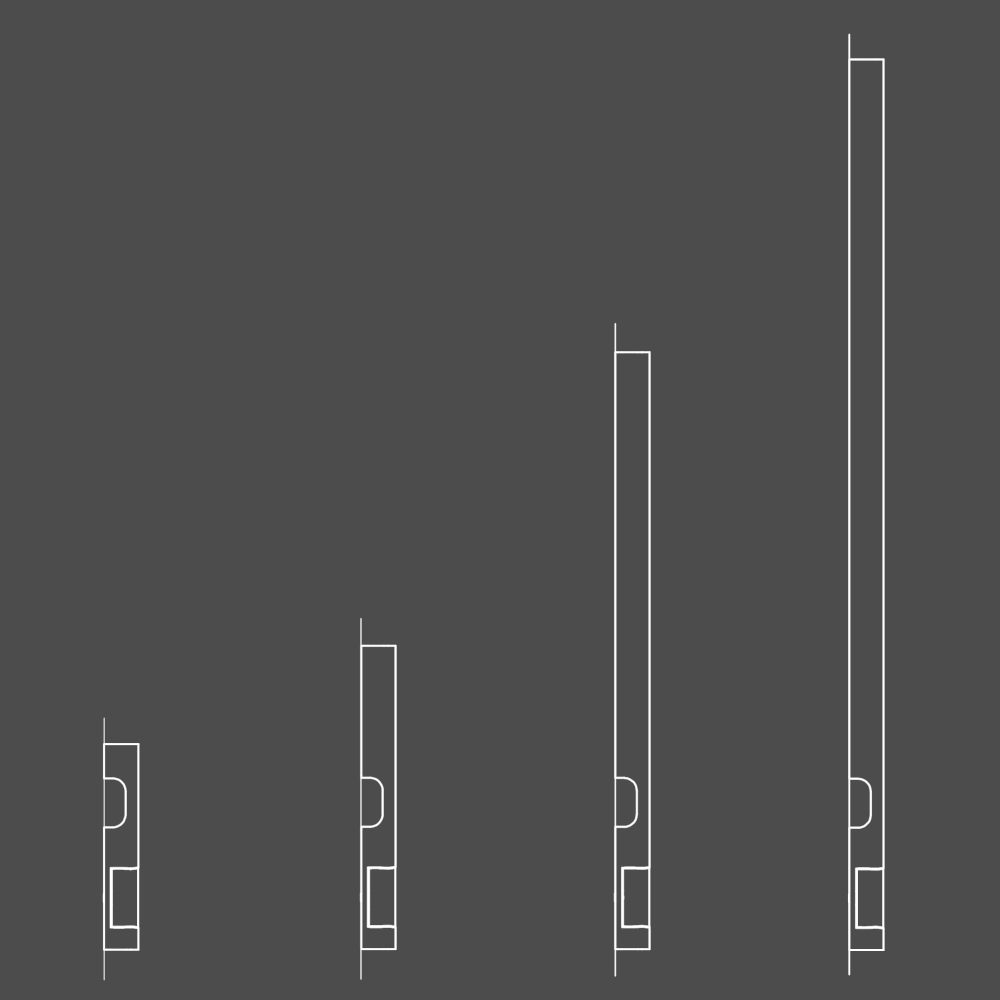

YES! 210
WC IN mit Öffnung
YES! 310
WC IN mit Öffnung
YES! 610
WC IN mit Öffnung
YES! 910
WC IN mit Öffnung
